Ультразвуковой дефектоскоп УСД-10 RF

В наличии
Артикул: ndt-077
250 000 ₽
В корзину В корзине
Купить в 1 клик
Заказать звонок
Отличный выбор
Нашли цену ниже? Сделаем вам скидку
Доставка по России Любая ТК на выбор
Гарантия качества Официальный дилер
Работаем с более чем 100 производителями
Профессиональные сотрудники с опытом не менее 5-ти лет
Комплексное оснащение лабораторий и предприятий
Отправка товаров напрямую с заводов-производителей
Решение не стандартных и не профильных задач
Описание

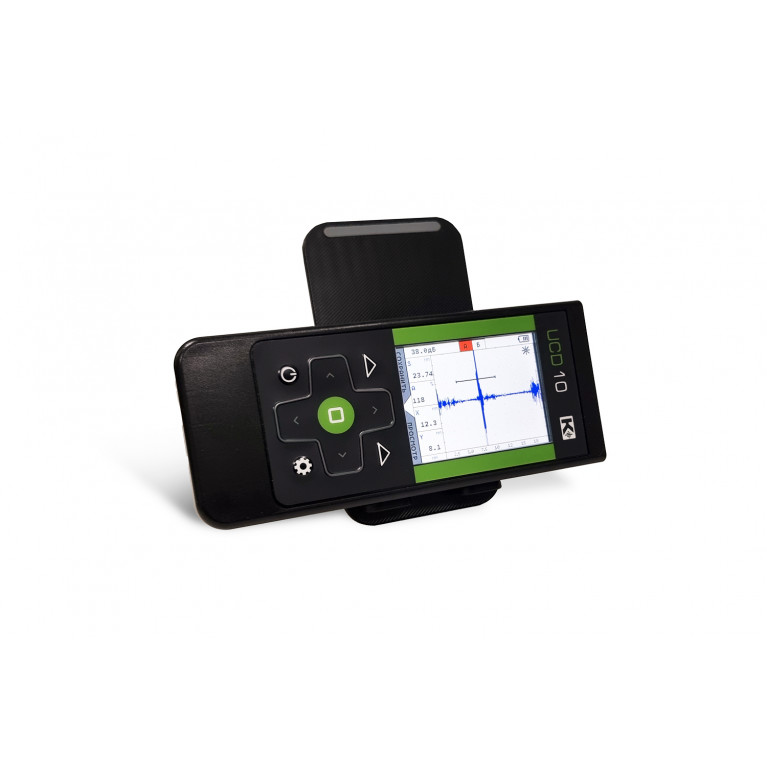

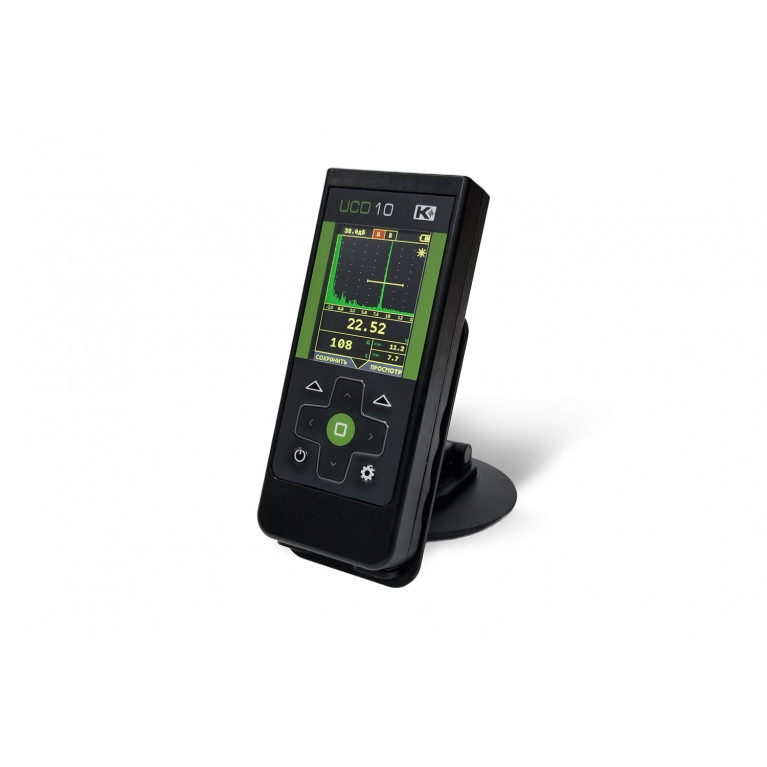

УСД-10 RF / UCD-10 RF миниатюрный ультразвуковой дефектоскоп представляет собой простой в настройке и эксплуатации ультразвуковой высокочастотный дефектоскоп для контроля металлоконструкций, труб и изделий из полиэтилена в труднодоступных местах и условиях, когда габариты и вес инструмента являются критичными.

Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном и всеми основными функциями современного дефектоскопа.

  • - СТАНДАРТНАЯ: Типовая полноцветная схема экрана, подобранная под комфортную работу в условиях нормальной цеховой освещенности

    - МОНОХРОМНАЯ: Белый фон экрана и черный контрастный сигнал являются идеальной схемой для комфортной работы для ярком солнечном свету

    - ЖЕЛТАЯ : Черный фон и желтый текст  - наиболее контрастный вариант для предназначен для имитации ранних дефектоскопов с электролюминесцентными дисплеями (ЭЛД)

  • Для удобства дефектоскописта в комплекте дефектоскопа есть набор аксессуаров для комфортной работы специалиста:

Сумка-пояс RFT: два кармана на прорезиненных молниях / светоотражающие элементы на сумке / съемный мешок-сброс для ветоши, смазки /ремень регулируется от худого до крупного человека  в  зимней одежде. На ремне сумки закреплен страховочный трэнчик с карабином, оператор по желанию может прицепить его к кольцу на чехле прибора



В базовый комплект входит два чехла:

Стандартный чехол на молнии: матерчатый чехол с прозрачной передней панелью служит для сохранения прибора от внешних воздействий (осадки, смазка, грязь и прочее). На чехле есть кольцо для крепления темляка на руку и страховочного тренчика, а так же есть ремень для фиксации прибора на предплечье оператора



Защитный силиконовый бампер-чехол: в комплекте поставляется дополнительный, а скорее основной силиконовый бампер-чехол, который с большей вероятностью защитит прибор от повреждений при падении или ударе. Чехол  повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата. Трёх миллиметровый силикон из которого выполнен чехол охватывает весь прибор кроме лицевой панели, также в чехле выполнены технологические отверстия под разъемы для кабелей, зарядки, а так же для тесьмы куда крепится карабин страховочного тренчика.





RFT UNIVERSAL PLATFORM: металлическая платформа устанавливаемая по желанию на заднюю паенль прибора, для последующей установки на нее крепления-перчатка или магнитного крепления

Крепление на руку типа перчатка с поворотной платформой: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на ладони оператора, при этом можно выбирать положение прибора и фиксировать его в данном положении

Магнитное крепление: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на металлической магнитной поверхности для удобства ведения контроля и разгрузки рук оператора

Читать дальше Читать меньше
Характеристики
Автоматическая калибровка диапазона контроля при заданной толщине шва
нет
Автоматическая калибровка задержки в призме
нет
Автоматическая калибровка скорости УЗК
нет
Аккумулятор
встроенный, 3,7 В/3,5 А/ч
Аналоговая фильтрация сигнала
нет
АРК
нет
Внешнее питание
блок питания 220В AC
Время работы
не менее 10-12 часов зависит от режима
ВРЧ
линейная с диапазоном до 20 дБ
Диапазон рабочих температур
от -25 °C до +55 °C
Диапазон регулировки усиления
92 дБ, с шагом 0.5 дБ
Дисплей
цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете
Дополнительная клавиша +dB
нет
Задержка
от 0 до 347 мкс
Зондирующий импульс
радиоимпульс, амплитудой 200 В; с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты)
Зоны контроля
две независимых зоны, начало и ширина ; изменяются во всем диапазоне развертки; уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%; индивидуальная логика определения дефектов
Измерение амплитуды
в процентах от высоты экрана, в дБ относительно уровня порога в зоне
Измерение временных интервалов
от 0 до первого сигнала в зоне или между; сигналами в зонах, по фронту или по максимуму; сигнала или по переходу через "0"
Интерфейс
USB-С
Максимальная длина контролируемого материала (сталь)
до 800 мм (эхо-режим), 1600 мм (теневой режим)
Напряжение питания DC, В
5В / 2,5А DC
Обработка изображения на экране после «заморозки» экрана
статичная картинка
Отображение информации
А-скан
Память
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;1000 протоколов контроля с А-сканом
Поддержка стандарта контроля сварных швов AWS D1.1
нет
Развертка, мкс
мин.: 0 - 1,8 мкс (0-5 мм); макс.: 0 - 267 мкс (0-800 мм, сталь)
Размер (В x Ш x Д)
155 мм x 65 мм x 28 мм
Разъемы преобразователей
2 х Lemo 00
Режимы работы АСД
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон
Скорость
1000 - 20 000 м/с
Смена ориентации экрана
во всех 4-х положениях
Смена цветовых схем экрана под особенности зрения и условий освещенности
есть
Сравнение с сохраненным эталонным сигналом
нет
Таймер
есть
Усилитель
широкополосный 0.5-20 МГц (-6 дБ)
Функция АРД
нет
Цифровая фильтрация сигнала
нет
Частота повторений ЗИ
400 Гц
Язык меню
русский, английский
Вес, кг
0,25 кг с аккумулятором
Читать дальше
Доставка

Организуем надежную и оперативную доставку в любой регион России, а также в страны СНГ. Наша цель — сделать процесс получения заказа удобным и прозрачным, независимо от вашего местоположения.

Способы доставки

  • Курьерская. Осуществляется нашим партнером по согласованному адресу.
  • Транспортными компаниями. Мы сотрудничаем с ведущими логистическими операторами: Деловые линии, СДЭК, ПЭК, Pony Express, Major, KCE, КИТ, ЖелДор, Байкал Сервис. Это обеспечивает гибкость тарифов и широкую географию покрытия. Доставка возможна как до терминала ТК, так и «до двери» получателя.
  • Самовывоз. Вы можете забрать заказ самостоятельно с нашего склада в будние дни с 9:00 до 18:00. Важно: получение товара производится строго по предварительному согласованию и при наличии доверенности от компании-покупателя.

Для решения нестандартных логистических задач, доставки в отдаленные и труднодоступные регионы, мы готовы предложить комбинированные схемы перевозки с использованием разных видов транспорта, включая авиадоставку.

Сроки и стоимость

Время доставки по России составляет от 1 до 14 суток. Отгрузка со склада производится в минимальные сроки — от 1 рабочего дня с момента подтверждения заказа.

Цена доставки зависит от нескольких факторов: веса и габаритов груза, дальности транспортировки и тарифов выбранного перевозчика. Бесплатная доставка возможна при сумме заказа от 500 000 рублей. Уточняйте условия у специалистов отдела продаж.

Упаковка и проверка товара

Мы гарантируем сохранность груза. Каждый заказ проходит двойную проверку на этапе упаковки: сначала упаковщиком, затем главным логистом. Тип упаковки подбирается в зависимости от характеристик товара, что исключает риск повреждений при транспортировке. Каждая отправка страхуется.

Получение заказа и документы

Вам доставляется полный комплект документов, включая паспорта на оборудование, сертификаты поверки, счет-фактуру. Для получения груза в транспортной компании или на складе представителю компании-покупателя необходимо иметь при себе доверенность и паспорт.

Отслеживание заказа

После отправки груза наш логист предоставит вам трек-номер для отслеживания движения заказа на сайте транспортной компании. Вы всегда можете уточнить статус доставки, связавшись с логистом или специалистом отдела продаж.

Оплата

Предлагаем гибкие и удобные условия оплаты.

Для юридических лиц

Для физических лиц

Оплата по счёту. Работаем с НДС и без — под вашу систему налогообложения. Счёт направляем на email или в мессенджер в течение рабочего дня.

Лизинг. Сотрудничаем с ведущими лизинговыми компаниями. Поможем подобрать выгодное предложение при оплате частями или аренде с последующим выкупом.

Оплата при получении. Возможна по согласованию со специалистом отдела продаж. Условия — индивидуально для каждого заказа.

Оплата по ссылке или счёту. Специалист отдела продаж формирует ссылку/счёт с официальной отчётностью. После оплаты на почту автоматически приходит чек.

Оплата в офисе. Проведём консультацию, поможем с выбором, оформим заказ на месте. При наличии товара на складе — получите его сразу после оплаты (безнал).

Условия оплаты

Зависят от категории товара, суммы заказа, статуса клиента и сроков поставки. Имеются следующие варианты:

  • Предоплата 100 % — гарантирует резервирование оборудования и своевременную отгрузку.
  • По согласованию со специалистом отдела продаж возможна поэтапная оплата или аванс с последующим расчётом. Условия индивидуальны.
  • Особые условия для постоянных партнёров. Готовы обсуждать скидки и индивидуальные графики платежей.

Порядок оформления заказа и выставления счёта

Направьте заявку по телефону, электронной почте или через мессенджер. Специалист отдела продаж проконсультирует по наличию, срокам и стоимости.

После согласования формируется счёт. Срок выставления — в течение рабочего дня с момента получения реквизитов.

Внимание: при самовывозе необходима доверенность от компании (для юр. лиц) и паспорт.

Документы, которые остаются у покупателя

  • Для юридических лиц: УПД (универсальный передаточный документ), акт выполненных услуг (при необходимости), а также любые другие документы по запросу.
  • Для физических лиц: официальный кассовый чек и пакет закрывающих бухгалтерских документов.

Оригиналы документов выдаются вместе с оборудованием или направляются курьерской службой в адрес заказчика.

Дополнительная информация

  • Все цены на оборудование могут быть указаны как с НДС, так и без — выбор зависит от вашей системы налогообложения.
  • Минимальная сумма заказа отсутствует.
  • Возможность предоставления скидок обсуждается индивидуально в зависимости от объема заказа и условий сотрудничества.

Если у вас остались вопросы, наши специалисты отдела продаж всегда готовы предоставить подробную консультацию и помочь подобрать наиболее удобный вариант.

Комплектация

Электронный блок УСД-10 RF со встроенным Li-Pol аккумулятором

1

Блок питания сетевой 5В / 220В

1

Кабель Lemo00-Lemo00 одинарный 1,5 м

2

Преобразователь ультразвуковой П121-2,5-65 (AN2565)

1

Преобразователь ультразвуковой П121-5,0-70 (AN5070)

1

Преобразователь ультразвуковой П111-2,5-К12 (SF2512)

1

Кабель USB для связи с ПК

1

USB флеш-накопитель с ПО

1

Защитный чехол (стандартный чехол на молнии)

1

Защитный силиконовый бампер-чехол

1

RFT universal platform – универсальная крепежная платформа

1

Крепление-перчатка

1

Магнитное крепление

1

Сумка-пояс RFT для работы и транспортировки

1

Комплект документации (руководство пользователя, паспорт, свидетельство о поверке)

1



*Преобразователи могут быть заменены на другие с учетом особенностей решаемых задач, при этом цена комплекта может быть скорректирована.
