Ультразвуковой дефектоскоп УСД-60ФР-16/128
-
Новый высокопроизводительный прибор обладает возможностью работать одновременно с двумя 64-х канальными фазированными решетками и различными сканерами : роликовыми, сканерами ФАР+TOFD и др.
-
- Конфигурация генератора
- 16:128 (опционально 32:128)
- Напряжение возбуждения
- ±75 В
- Форма возбуждающего импульса
- радиоимпульс
- Синхронизация
- По кодировщику положения или времени
- Усиление
- 0-80 дБ с шагом 0,5дБ
- Диапазон рабочих частот
- 500кГц – 20 МГц
- Частота дискретизации
- 100 МГц
- Разрядность АЦП
- 10 бит
- Разрядность данных
- 16 бит
- Запись сигнала
- Цифровая запись формы каждого сигнала
- Максимальная длина А-скана
- до 10 000
- Частота следования импульсов
- до 20 кГц
- Количество законов фокусировки
- до 1024
- Выравнивание чувствительности
- 2D программируемая по углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)
- Типы фокусировки
- по глубине, по пути, по расстоянию, авто
- Дискретизация
- 1:1 / 1:128
- Автоматическая калибровка скорости УЗК
- есть
- Конструктор геометрии сварного соединения
- Встроенный помощник, отображение разделки шва на изображении скана
- Использование сканеров
- Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
- Использование TOFD
- Двухканальный TOFD с записью по датчику пути или по времени
- Виды сканов
- S-Скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку
- Виды сканирования
- S-скан, L-скан, комбинированный LS-скан (compaund S-Scan)
- Количество одновременных групп элементов
- до 10-ти групп (до 4х на каждом канале ФР + 2 канала TOFD)
- Курсоры
- В декартовой системе, 2D, полярные
- Измерение
- Расстояние по лучу, координаты по глубине и положению (X,Y), максимум в 2D, эквивалентная площадь
- Постобработка сканированного участка на ПК
- анализ, 3D анализ в по объему изделия, масштабирование, выдача протокола
- Разъемы
- 2 x Amphenol D38999
- Конфигурация генератора
-
- Количество каналов
- 2 независимых
- Напряжение возбуждения
- ±200В
- Дискретизация
- 100 МГц
- Обработка
- А-скан, Б-скан, TOFD
- Усиление
- 0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ
- Диапазон рабочих частот
- 500 кГц – 20 МГц
- Разъемы
- 4 x Lemo 000
- Количество каналов
-
- Хранение данных
- Стандартная USB карта или скоростной Ethernet 10/100 Mbps
- USB порты
- 2 USB + hub на 5 дополнительных портов
- Размер файла данных
- 300 Мб
- Стандартная скорость сканирования
- 6-9 м/мин
- Длина записи скана
- 5000 измерений
- Экран
- 800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету
- Аккумулятор
- 2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы
- Внешнее питание
- блок питания 220 В AC
- Диапазон рабочих температур
- от -35 C до +50 C
- Размер (В x Ш x Д)
- 280 мм x 245 мм x 100 мм
- Масса
- 2,5 кг с аккумулятором
- Хранение данных

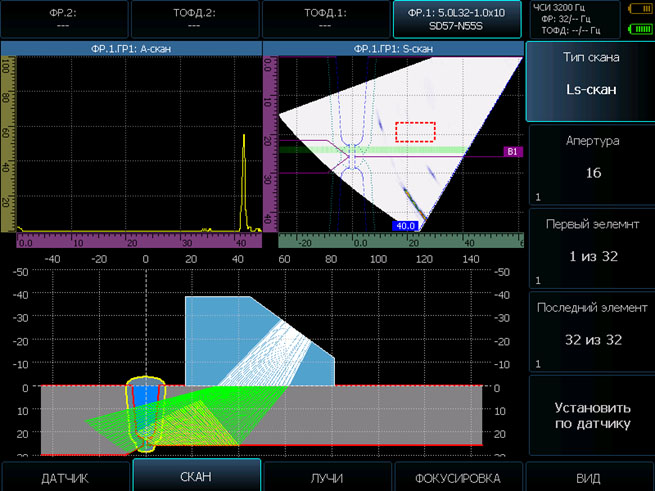

- Возможность задания полной геометрии сварного соединения, включая разнотолщинность, размеры валиков усиления, ширину зоны термического влияния и пр.

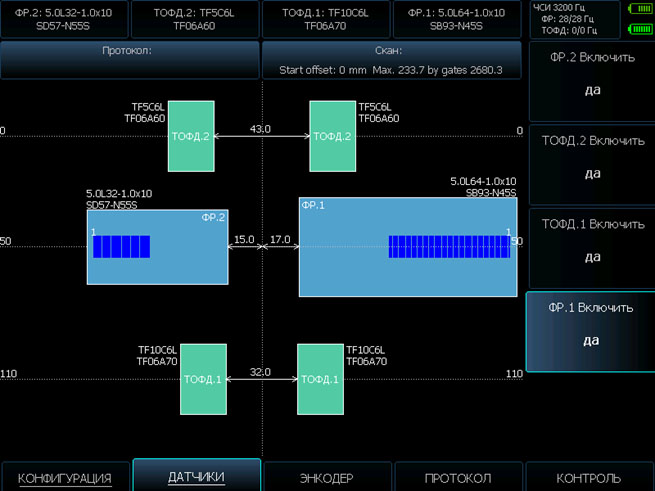

- Простое и понятное универсальное расположение всех преобразователей на сканере для точного сведения данных в общий скан.

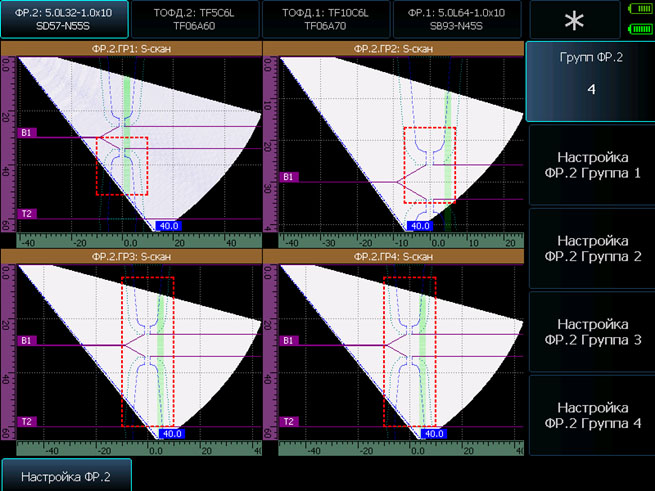

- До 4-х групп контроля на каждом ФР преобразователе
- Конструктор сканирования для каждой группы

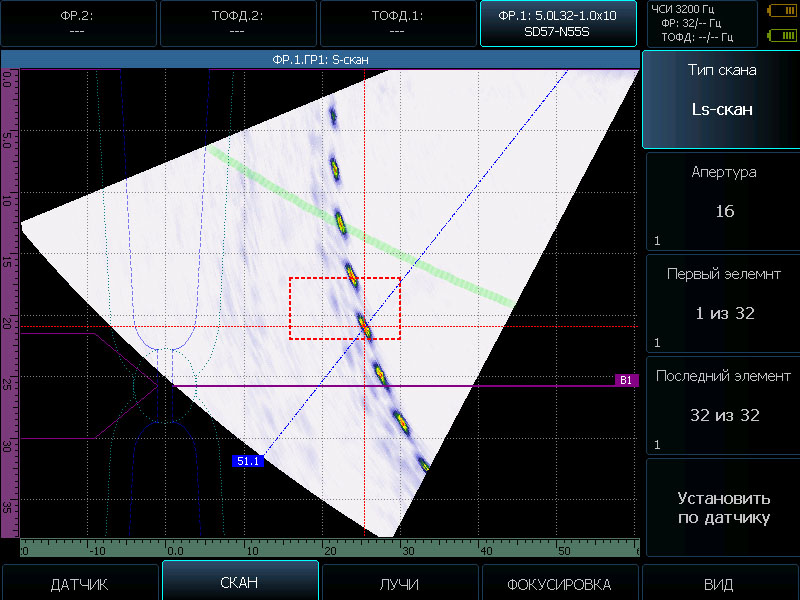

- Высокая разрешающая способность и различные виды сканирования : классический S-Скан, сканирование по фиксированному углу (L-scan), комбинированное сканирование (качание луча и перемещение по апертуре) LS-скан (compaund S-scan)

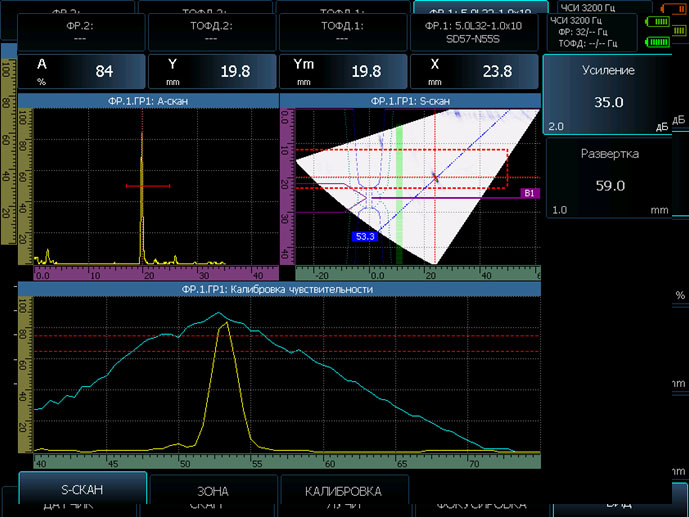

- Выравнивание чувствительности по углам и глубине
- Анализ результатов после сканирования и "на лету" для быстрой настройки сканера

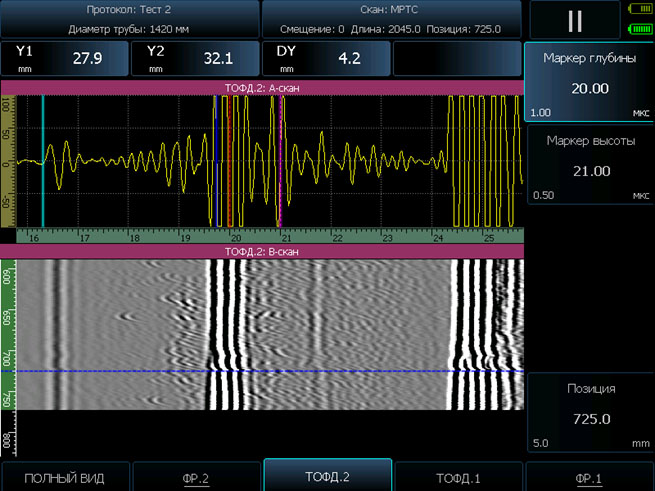

- 2 независимых канала TOFD
Скорость регенерации S-скана составляет 100 Гц, что позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 метров в минуту.
Одновременно также можно использовать до 2х каналов TOFD, что позволяет проводить контроль, соответствующий всем современным мировым стандартам. Так же в приборе реализована функция обычного классического дефектоскопа.
Современный программный пакет для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде позволяет наглядно визуализировать контроль. ФАЗИРОВАННАЯ РЕШЕТКА
