Ультразвуковой низкочастотный дефектоскоп УСД-60Н

В наличии
Артикул: kr-12435
1 085 800 ₽
Цены
В корзину В корзине
Купить в 1 клик
Заказать звонок
Отличный выбор
Нашли цену ниже? Сделаем вам скидку
Доставка по России Любая ТК на выбор
Гарантия качества Официальный дилер
Работаем с более чем 100 производителями
Профессиональные сотрудники с опытом не менее 5-ти лет
Комплексное оснащение лабораторий и предприятий
Отправка товаров напрямую с заводов-производителей
Решение не стандартных и не профильных задач
Описание

    Универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных. Дефектоскоп имеет яркий и хорошо читаемый TFT-экран 640х480. В приборе реализована функция В-скана и С-скана(опционально), функция измерения спектра сигнала.

    Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

    В низкочастотном дефектоскопе УСД-60Н также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом.

    Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.


    Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

    Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.


    Развертка
    мин.: 0 - 16 мкс
    макс.: 0 - 6000 мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Скорость УЗК
    от 100 до 10 000 м/с
    Максимальная длина контролируемого материала (сталь)
    до 18 000 мм (эхо-режим), 36 000 мм (теневой режим)
    Задержка
    от 0 до 5900мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Задержка в призме
    0 - 1000 мкс
    с шагом 0,01 / 0,1/ 1 и 10мкс
    Зондирующий импульс
    радиоимпульс, амплитудой 50 или 200 В,
    с регулируемой частотой заполнения 20-2500 кГц
    и длительностью  до 32-х периодов
    Частота повторений ЗИ
    15 или 30 Гц
    Усилитель
    широкополосный 0.02-2,5 МГц (-6 дБ)
              с регулируемыми полосовыми фильтрами
    Диапазон регулировки усиления
    90 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 60 дБ, 12 дб/мкс
    с построением кривой по 32 опорным точкам
    введенным вручную или от контрольных отражателей
    Детектирование
    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
    Отсечка
    компенсированная, 0 - 90% высоты экрана
    Зоны контроля
    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов.
    Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно и звуковая,
    индивидуальная логика определения дефекта в зоне
    Измерение временных интервалов
    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала
    Автоматическая регулировка усиления (АРУ)
    есть
    Встроенное программное обеспечение для контроля цилиндрических изделий
    есть
    Подключение датчика оборотов
    есть
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    Дисплей
    Цветной, TFT 640 х 480 точек
    130 х 100 мм
    А-сигнал
    480 x 300 точек в стандартном режиме
    Память
    500 настроек с А-сигналом
    5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    Интерфейс
    RS232 / Ethernet
    Разъемы преобразователей
    2 х СР-50
    Аккумулятор
    Li-ion 8 А/ч
    Время работы
    6-8 часов от аккумуляторов
    Внешнее питание дефектоскопа
    блок питания 220 В AC / 18 В DC
    Диапазон рабочих температур
    от -25 C до +55 C
    Размер (В x Ш x Д)
    210 мм x 340 мм x 75 мм
    Масса
    4 кг с аккумуляторами

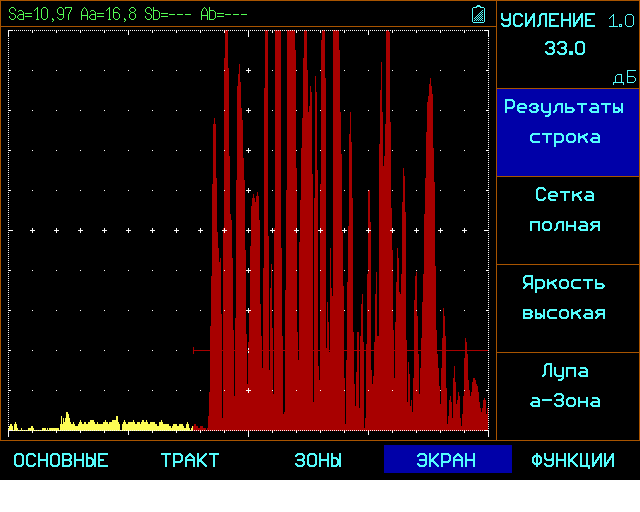

    • Одновременное отображении амплитуды сигнала и расстояния до него

    • pic1.png

    • Отображения сигналов в недектированном режиме


    • 2.png

    • Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения


    • 3.png

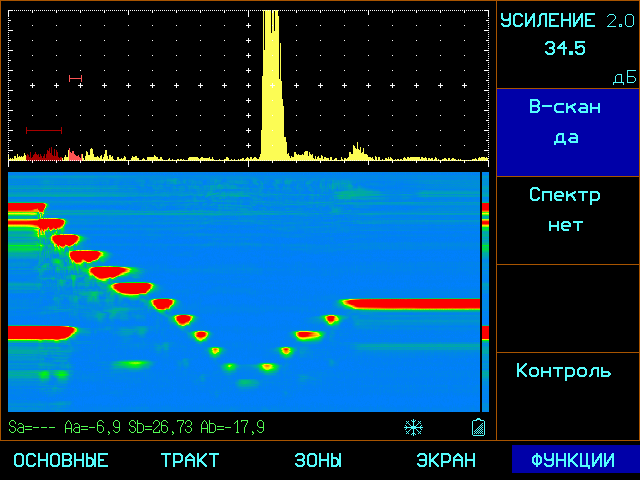

    • Б-скан для более удобной визуализации контроля


    • 4.png

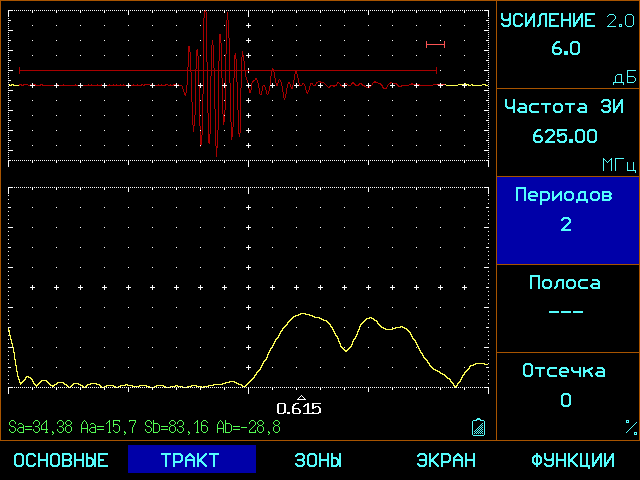

    • Измерение спектра сигнала


    • 7.png

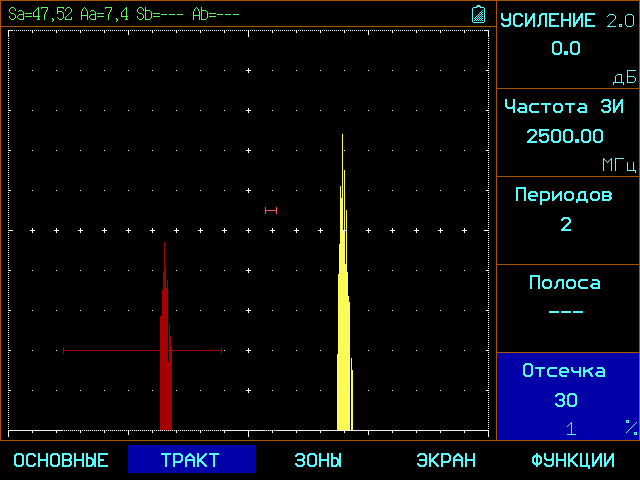

    • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.


    • 8.png

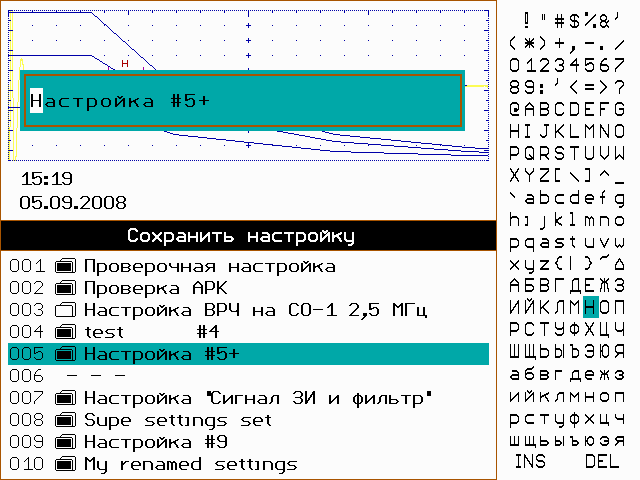

    • Сохранение и просмотр настроек и результатов на экране прибора


    • 9.png

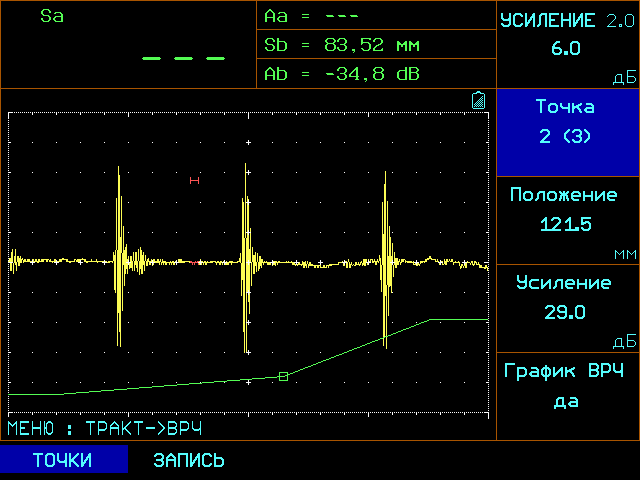

    • Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке


    • 10.png

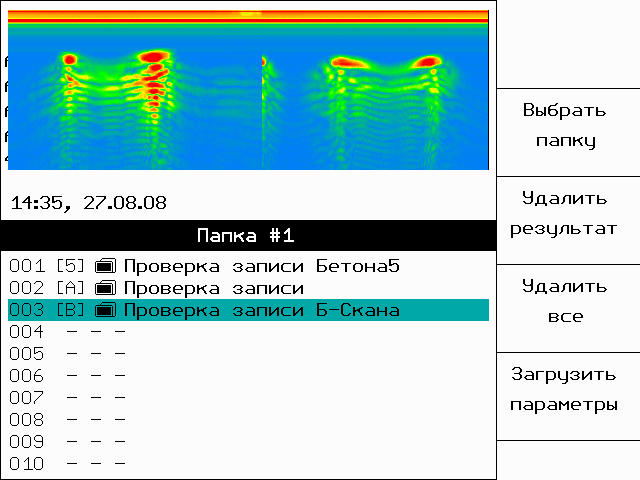

    • Просмотр результатов контроля на приборе


    • 5.png




    • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
    • Усилитель: 0.02 - 2,5 МГц
    • ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
    • Частота повторения ЗИ:40Гц
    • Измерение спектра сигнала
    • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
    • Вывод сигналов в виде А-, В-, С- сканов
    • Возможность подключения датчика оборотов или пути
    • Интерфейс: Ethernet
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 7 часов работы от аккумулятора

    Наименование Артикул
    Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, стандартный комплект) 61200

    Состав комплекта :

    Артикул Наименование Кол-во
    61201 электронный блок УСД-60Н со встроенным Li-ion аккумулятором 1
    39018 блок питания сетевой 18В / 220В 1
    61001 защитный чехол с блендой и креплением на корпусе оператора 1
    50231 кабель соединительный СР50-Lemo00 2
    50219 кабель соединительный СР50-СР50 2
    преобразователь ультразвуковой низкочастотный (по заказу) 2
    20361 кабель 60-Ethernet-1m для связи с ПК 1
    20362 кабель 60-Ethernet-2m для связи с ПК 1
    20360 Ethernet Switch для УСД-60 1
    программное обеспечение на CD-диске 1
    комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
    60120 кейс для переноски 1
    Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, расширенный комплект) 61210
    Комплект для проведения низкочастотного ультразвукового и импедансного контроля

    Состав комплекта :

    Артикул Наименование Кол-во
    61201 электронный блок УСД-60Н со встроенным Li-ion аккумулятором 1
    39018 блок питания сетевой 18В / 220В 1
    61001 защитный чехол с блендой и креплением на корпусе оператора 1
    50231 кабель соединительный СР50-Lemo00 2
    50219 кабель соединительный СР50-СР50 2
    преобразователь ультразвуковой низкочастотный (по заказу) 2
    61221 преообразователь импедансный р/с RSP-60N 1
    20361 кабель 60-Ethernet-1m для связи с ПК 1
    20362 кабель 60-Ethernet-2m для связи с ПК 1
    20360 Ethernet Switch для УСД-60 1
    программное обеспечение на CD-диске 1
    комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
    60120 кейс для переноски 1
    Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, с открытым интерфейсом) 61211

    Прибор с открытым высокоскоростным интерфейсом обмена данных по Ethernet с ПК для построения автоматизированных систем

    Состав комплекта :

    Артикул Наименование Кол-во
    61203 электронный блок УСД-60Н со встроенным Li-ion аккумулятором 1
    39018 блок питания сетевой 18В / 220В 1
    61001 защитный чехол с блендой и креплением на корпусе оператора 1
    50231 кабель соединительный СР50-Lemo00 2
    50219 кабель соединительный СР50-СР50 2

    преобразователь ультразвуковой низкочастотный (по заказу) 2
    20361 кабель 60-Ethernet-1m для связи с ПК 1
    20362 кабель 60-Ethernet-2m для связи с ПК 1
    20360 Ethernet Switch для УСД-60 1

    программное обеспечение на CD-диске 1

    комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
    60120 кейс для переноски 1
