Ультразвуковой дефектоскоп УСД-46 Lite
- одновременное измерение амплитуды и координат положения максимума сигнала;
- одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
- режим записи огибающей максимума сигнала в зоне контроля;
- большая память настроек дефектоскопа и результатов ультразвукового контроля.
- поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
- возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
- Развертка
- мин.: 0 - 1,37 мкс (0-4,1мм)
макс.: 0 - 1000 мкс (0-2975мм, сталь) - Диапазон скоростей
- 1000 - 9999 м/с
- Задержка
- от -0,5 мкс до 994.5 мкс
- Максимальная длина контролируемого материала (сталь)
- до 2975 мм (эхо-режим), 5950 мм (теневой режим)
- Задержка в призме
- 0 - 100 мкс с точностью 0,01 мкс
- Демпфирование
- 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
- Входной импенданс
- 50 ом / 600 Ом
- Зондирующий импульс
- радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты)
- Частота повторений ЗИ
- до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
- Усилитель
- широкополосный 0.5-20 МГц (-6 дБ)
4 диапазонных узкополосных фильтра
- Согласование с ПЭП сторонних производителей
- 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН - Диапазон регулировки усиления
- 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
- Временная Регулировка Чувствительности (ВРЧ)
- диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей - Кривая Амплитуда-Расстояние (АРК)
- построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
- Детектирование
- положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки) - Отображение сигналов на экране (визуализация)
- А-скан
- Дополнительная клавиша +dB
- программируемая
- Автоматическая калибровка задержки в призме
- по СО-3, V-2, образцу с отражателем
- Автоматическая калибровка диапазона контроля при заданной толщине шва
- есть
- Автоматическая калибровка скорости УЗК
- есть
- Отсечка
- компенсированная, 0 - 80% высоты экрана
- Зоны контроля
- две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов - Автоматическая Сигнализация Дефектов (АСД)
- световая для каждой зоны отдельно и звуковая
- Режимы работы АСД
- дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние - Функция АРД
- нет
- Цифровая фильтрация сигнала
- есть
- Аналоговая фильтрация сигнала
- есть
- Измерение временных интервалов
- от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала - Измерение амплитуды
- в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала (AWS D1.1),
в дБ относительно кривой амплитуда-расстояние - Сравнение с сохраненным эталонным сигналом
- Автоматическое во всем диапазоне усиления
- Поддержка стандарта контроля сварных швов AWS D1.1
- только запись референсного сигнала
- Обработка изображения на экране после «заморозки» экрана
- Полнофункциональная обработка и анализ
- Дисплей
- Цветной высококонтрастный, TFT 320 х 240 точек,
(115 х 85 мм). Специальная функция для работы на ярком солнечном свете - Смена цветовых схем экрана под особенности зрения и условий освещенности
- есть
- Язык меню
- русский, английский
- Память
- 100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей;
1000 (50 файлов по 25) протоколов контроля - Интерфейс
- USB
- Разъемы преобразователей
- 2 х Lemo 00
- Аккумулятор
- встроенный, 11В, 5А/ч
- Время работы
- до 12 часов
- Внешнее питание
- блок питания 220В AC
- Напряжение питания
- 9В / 2,5А DC
- Диапазон рабочих температур
- от -25°C до +55°C
- Размер (В x Ш x Д)
- 205 мм x 160 мм x 43 мм
- Масса
- 0,87 кг с аккумулятором

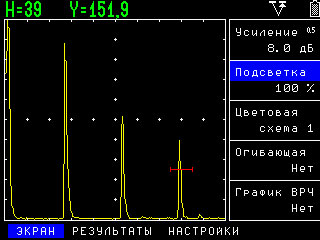

- Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.
- Мощный генератор импульсов и высокая разрешающая способность приемного тракта
- Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс

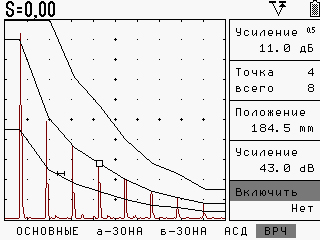

- Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.
- Функция огибающей максимума сигнала
- Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- Усилитель: широкополосный 0.5 - 20 МГц, + 4 узкополосных диапазонных фильтра
- 7 встроенных контуров согласования
- Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
- ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- "Заморозка" А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.01
- Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
- Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
- Питание: встроенный аккумулятор или внешний блок питания
- не менее 12 часов работы от аккумуляторов
- Вес: 0,87 кг с аккумуляторами
|
Новый легкий и портативный (масса всего 870 г) универсальный ультразвуковой дефектоскоп УСД-46 Lite идеально подходит для дальних командировок и полевой работы. Основанный на мощной и проверенной временем схемотехнике предыдущего модельного ряда УД2В-П46, новый дефектоскоп обладает всеми преимуществами для любых задач ручной дефектоскопии: |
|

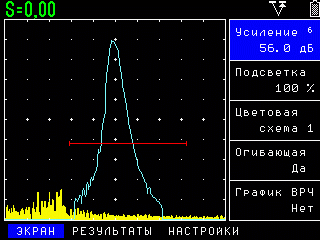

Реализованный в ультразвуковом дефектоскопе УСД-46 алгоритм записи огибающей максимума сигнала позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля. Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала. |
|
|
|
Прибор имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов.
Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
В ультразвуковом дефектоскопе реализован уникальный принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и другими параметрами, сохранять результат.
|
|
|
|
| Наименование | Артикул | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ультразвуковой дефектоскоп УСД-46 Lite (стандартный комплект) | 62140 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Состав комплекта :
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ультразвуковой дефектоскоп УСД-46 Lite (авиационный комплект) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Состав комплекта :
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
