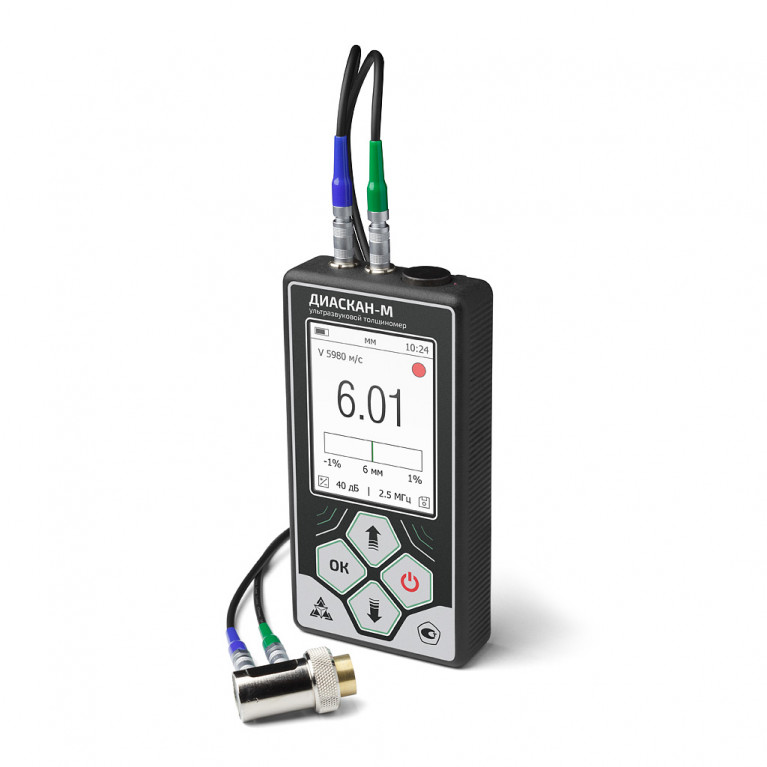

Ультразвуковой толщиномер ДИАСКАН-М (с преобразователем 10 МГц)
Назначение
Толщиномер предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

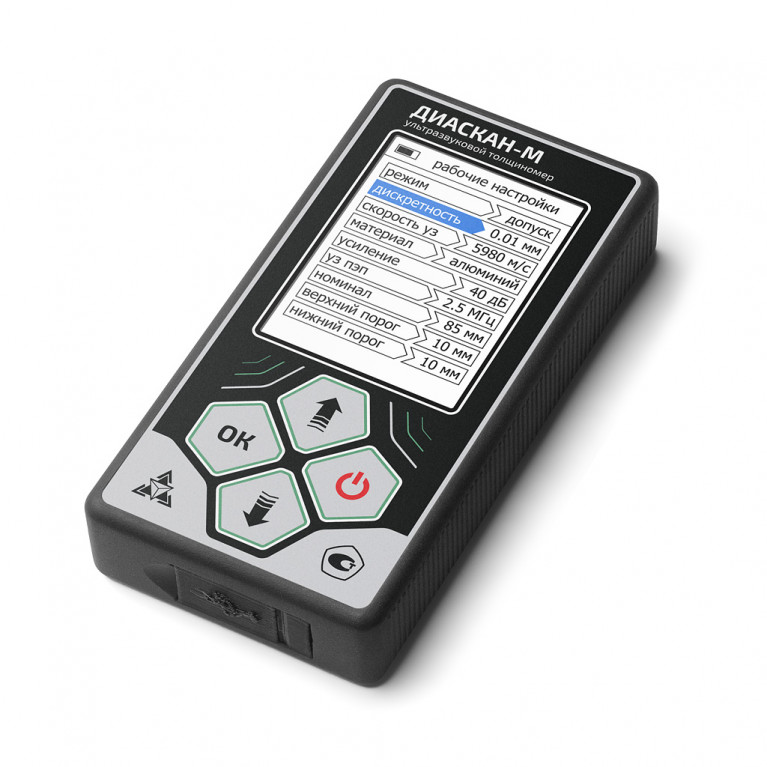

Для ультразвукового толщиномера Диаскан-М доступны следующие режимы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК»:
Режим «СТАНДАРТ» - Данный режим предназначен для проведения однократных измерений.
Режим «ПРОФ» - Данный режим предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений.
Режим «СКОРОСТЬ УЗ» - предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.

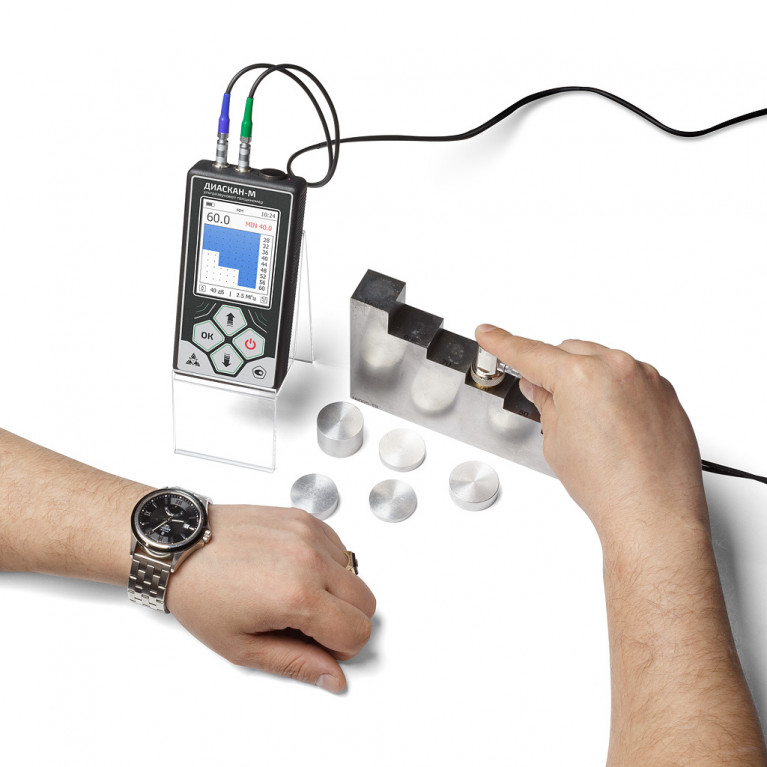

Режим «Б-СКАН» - предназначен для отображения профиля сечения исследуемого объекта.
Режим «ЭТАЛОН» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины.
Режим «ДОПУСК» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.
По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
Комплектация: с преобразователем 10 МГц.
Технические характеристики
| Наименование параметра | Значение |
| Предел допускаемой основной погрешности при измерении толщины, δн, мм | ± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
| Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
| Дискретность | 0,1 или 0,01 |
| Коэффициент усиления входного тракта | до 100 дБ, с шагом 1 дБ |
| Память, не менее | 8 Гб |
| Интерфейс подключения к ПК | USВ |
| Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор |
| Время непрерывной работы от встроенного аккумулятора, не менее | 6 часов |
| Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 130х68х25 |
| Рабочий температурный диапазон | от -25°C до +50°C |
| Масса с преобразователем, не более, кг | 0,4 |
Диапазоны измерения толщины при работе с различными преобразователями:
| Тип преобразователя | Диапазон контроля по стали 40Х13, мм |

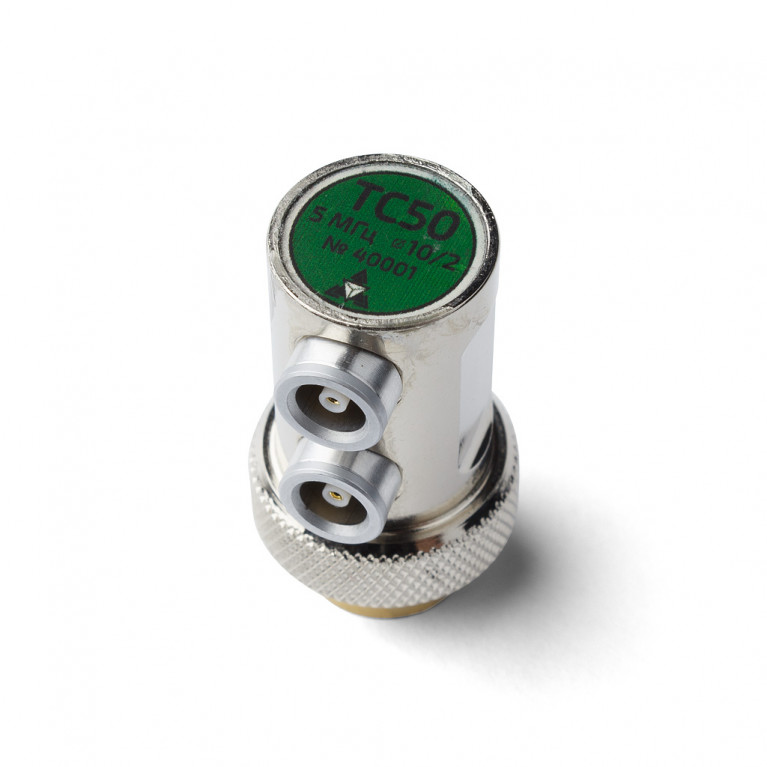

| ТС50 | 1,5 – 300 |
| ТС25 | 3,0 – 300 |
| ТС10 | 0,5 – 30 |

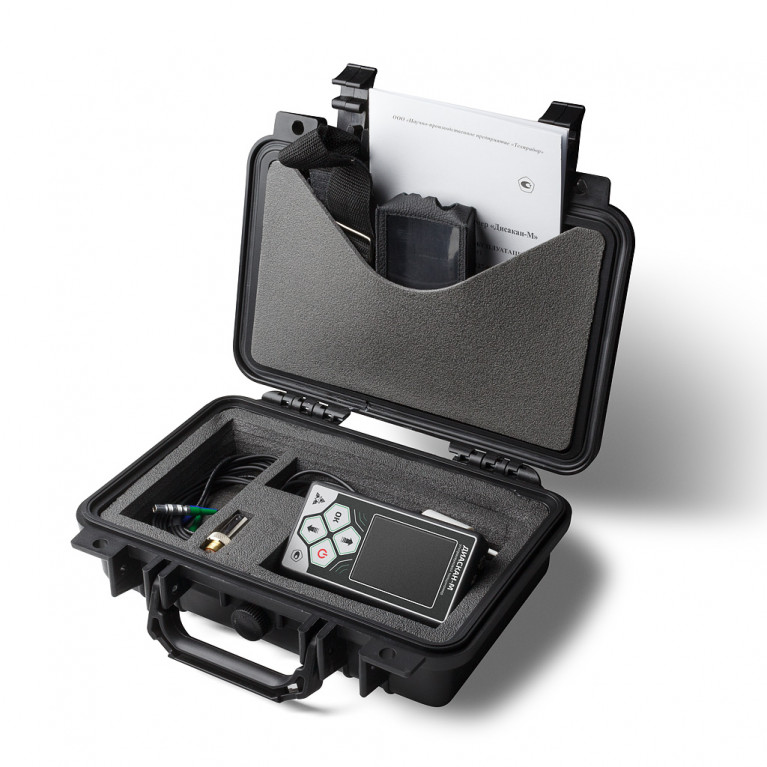

Комплект поставки
| Блок электронный | 1 шт. |

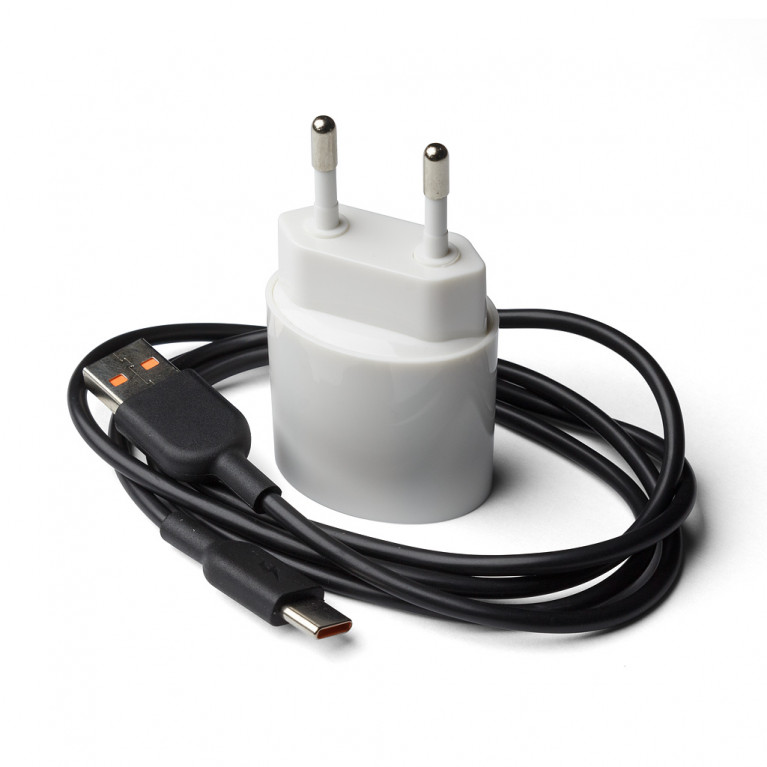

| Блок питания | 1 шт. |
| Преобразователи ультразвуковые | по заказу |
| Кабель подключения преобразователя | 1 шт. |
| Кабель подключения к ПК | 1 шт. |

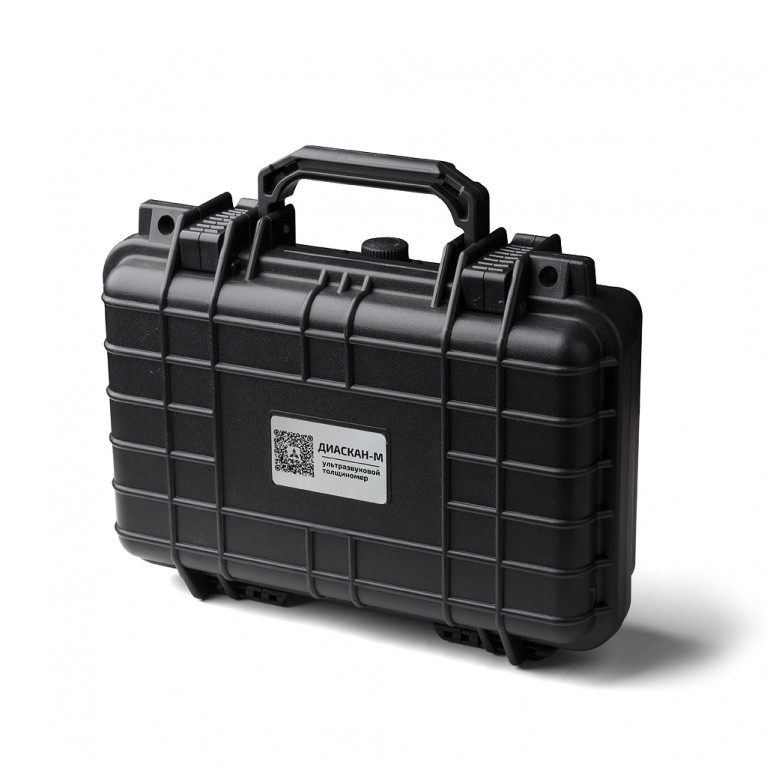

| Кейс для транспортировки и хранения | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
