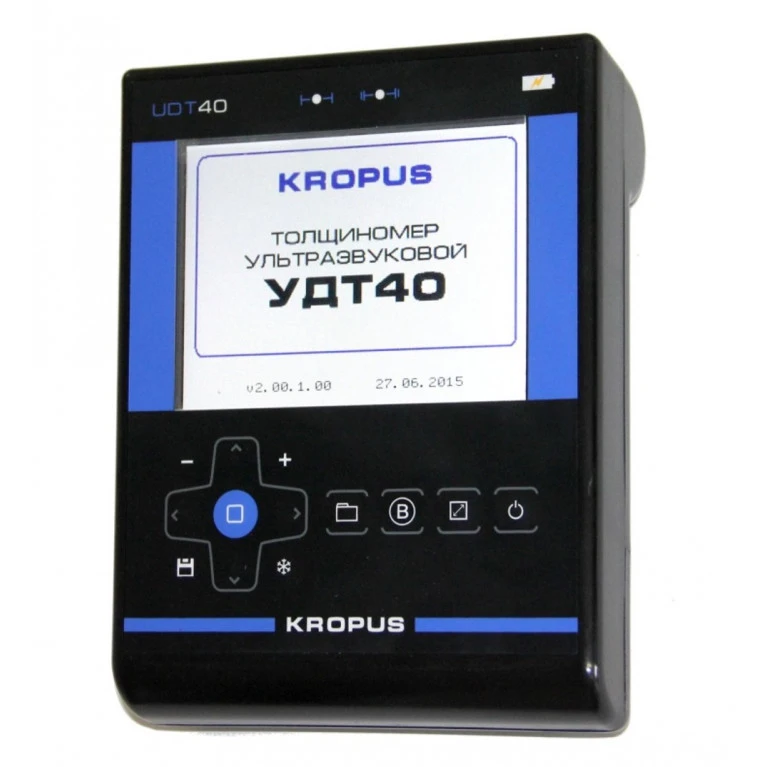

УДТ-40, универсальный толщиномер с А-сканом
-
Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
- Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
- 0,3 -400мм
- Развертка
- мин.:0-4мм
макс.:0-400мм (сталь) - Дискретность показаний
- 0.01
- Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
- до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо"
- Погрешность измерения толщины
- 0,01 мм
- Диапазон настройки скорости распространения УЗ колебаний
- 1000 ... 9999 м/с
- АРУ
- до 30 дБ
- Регулировка ВРЧ
- от 0.1 до 10 дБ/мкс
- Максимальный допустимый перекос преобразователя относительно поверхности объекта контроля
- не более 25 градусов (для ET4030)
- Количество накоплений измерений при работе
- 16
- Задержка
- от 0 мкс до 168 мкс
- Минимальный допустимый радиус кривизны
- не менее 2 мм
- Максимальное количество измерений в секунду
- 400
- Демпфирование
- 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
- Единицы отображения толщины
- мм
- Отображение информации
- А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
- Частотный диапазон
- 0.5-20 МГц (-6 дБ)
- Диапазон регулировки усиления
- 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
- Детектирование
- радиосигнал
- Зоны контроля
- две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки
- Калибровка призмы
- по любому заданному оператором образцу
- Калибровка скорости
- по заданной оператором толщине образца
- Измеряемые величины
- толщина, скорость
- Автоматическая Сигнализация Брака (АСБ)
- световая и звуковая
- Автовыключение подсветки
- нет
- Автовыключение толщиномера
- нет
- Установка даты/времени
- да, сохраняется с результатом
- Измерение временных интервалов
- 0-эхо; эхо-эхо
- Дисплей
- цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек, - три настраиваемые цветовые схемы экрана
- Палитра дисплея
- настраиваемая + 3 стандартных схемы (стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)
- Память
- 100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
- Фиксация минимального значения при сканировании
- да
- Использование преобразователей стороннего производства
- любые ПЭП в рабочем диапазоне частот
- Внесение преобразователей стороннего производства в память
- сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК
- Измерение толщины объектов с неизвестной скоростью
- функция калибровки по нескольким образцам известной толщины (от 2 до 10)
- Интерфейс связи с ПК
- USB , стандартный ПК с операционной системой Windows
- Типы используемых преобразователей
- совмещенный (П111);
раздельно-совмещенный (П112);
раздельный для теневого контроля скорости (П113);
активные ЭМАП. - Регулировка яркости дисплея
- 0 - 100% с шагом 5%
- Разъемы преобразователей
- 2 x Lemo 00
- Питание
- встроенный аккумулятор 11 В, 5А/ч
- Время работы от аккумулятора
- не менее 12 часов
- Внешнее питание толщиномера
- внешний блок питания 220 В AC / 15 В DC
- Диапазон рабочих температур толщиномера
- от -25 C до +55 C
- Язык меню
- русский, английский
- Габаритные размеры толщиномера (В x Ш x Д)
- 205 мм x 160 мм x 43 мм
- Масса толщиномера
- 0,87 кг
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320 х 240
- Усилитель: широкополосный 0.5 - 15 МГц
- Подключение любых УЗ и ЭМА преобразователей
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Фиксирование минимального значения толщины
- "Заморозка" А-сигнала
- Коррекция V-образности р/с преобразователей
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
- Интерфейс - USB
- Питание:встроенный Li-Pol аккумулятора или внешний блок питания
- не менее 12 часов работы от аккумуляторов
- Масса: 870 гр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
|

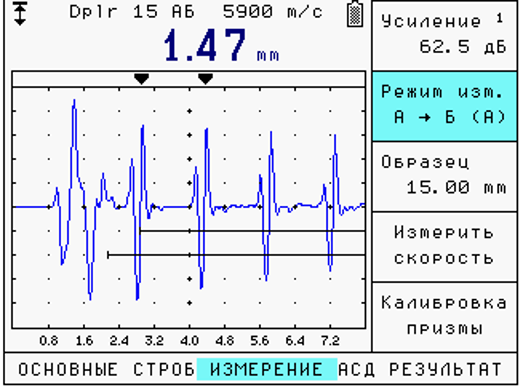

Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями. |
|
 |

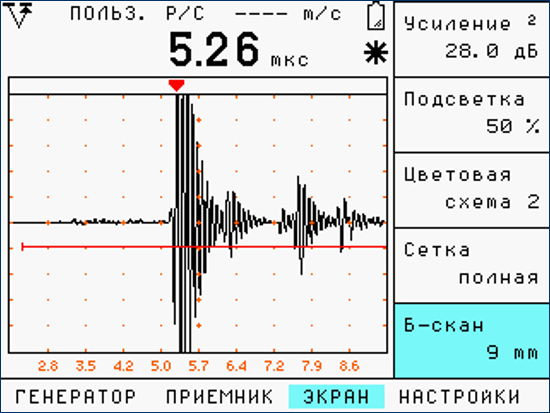

В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее. Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности. |
|
 |

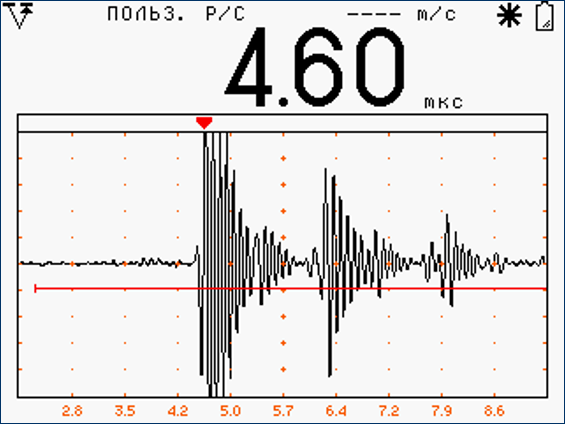

Полноэкранный режим с А-сканом позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля, прекрасно видимое в цеху на расстоянии. |
|
 |

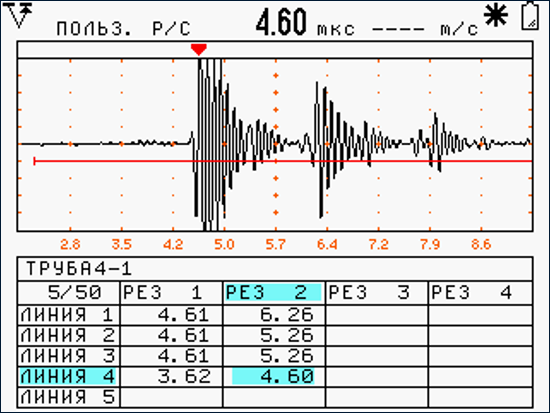

В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа. |
|
 |

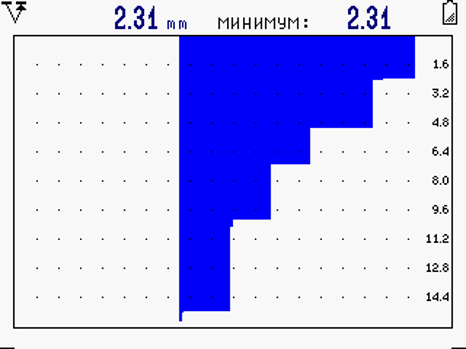

В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы. |
|
 |

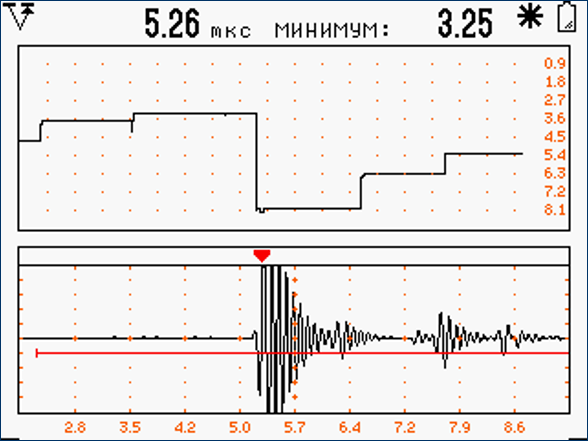

Совмещенный режим экрана с одновременным отображение А-скана и Б-скана позволяет реализовать все преимущества большого дисплея по отображению информации в максимально удобном виде. |
|
|
|
| Наименование | Артикул | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| УДТ-40 (базовый комплект) | 62320 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| УДТ-40 (авиационный комплект) | 62330 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| УДТ-40 (УЗ+ЭМА толщиномер) | 62340 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
