Мера А3-НК V2 (ст. 20), с поверкой
Исполнение: Мера А3-НК V2 (ст.20)
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

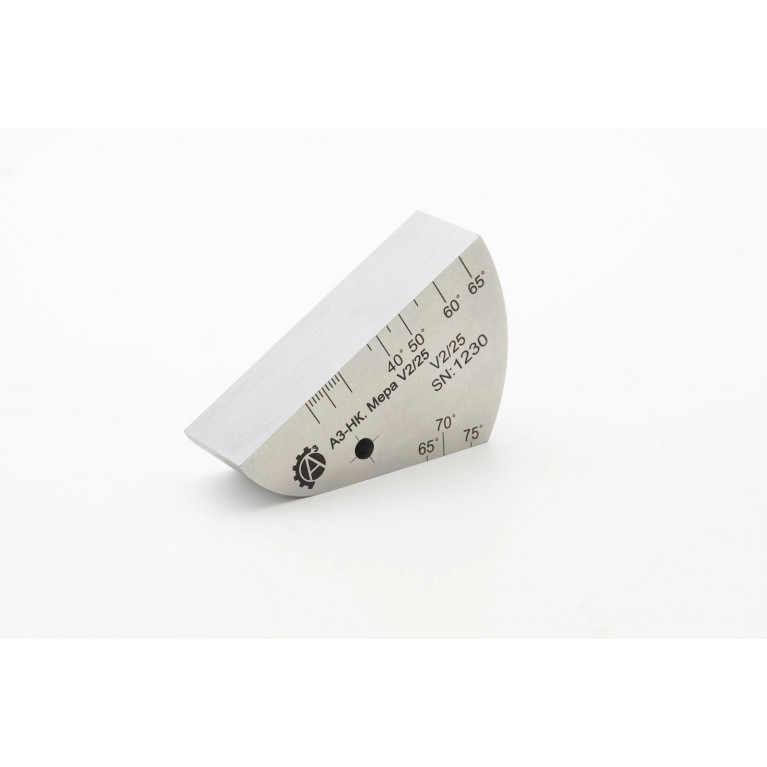

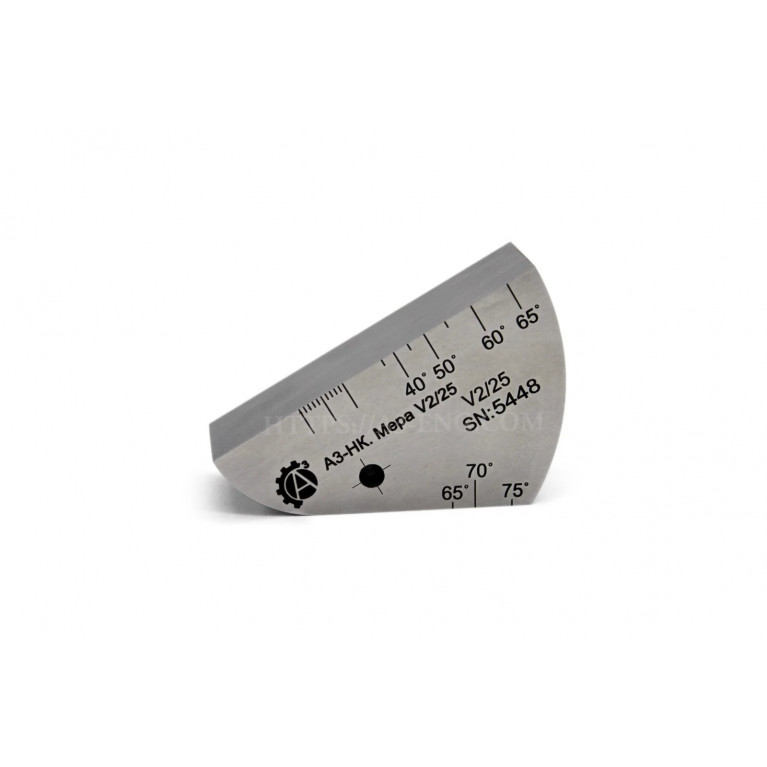

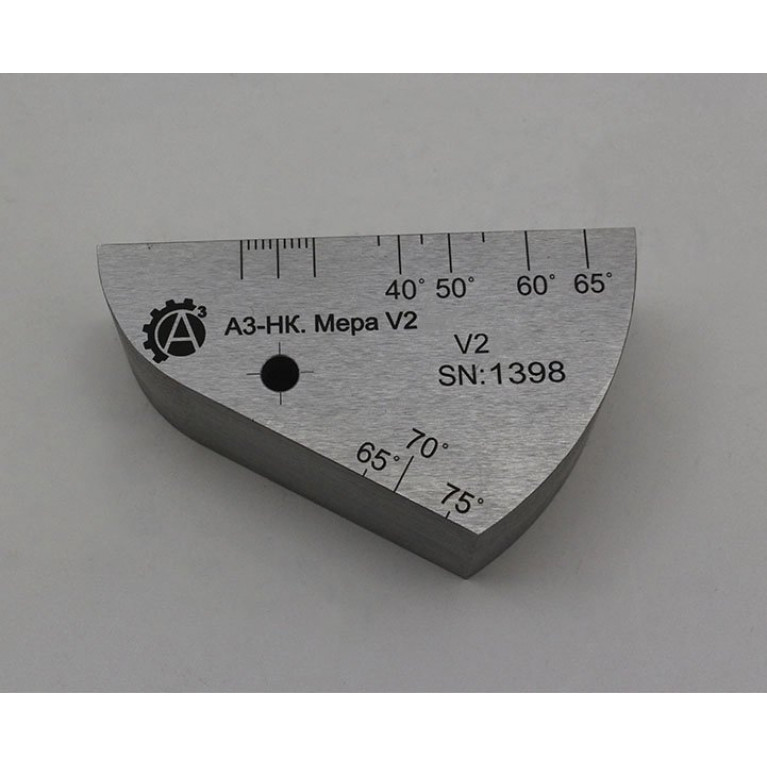

Меры V2 и V2/25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Назначение
Меры V2 и V2/25 применяют для настройки глубиномера, настройки уровней чувствительности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Основные технические характеристики:
| Наименование характеристики | Значение |
| Меры V2 и V2/25 | |
| Длина меры, мм | 75 |
| Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
| Масса, не более, кг | 0,9 |
Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые», 427610-011-4407661-2019.ТУ.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Основные метрологические характеристики:
| Наименование характеристики | Значение |
| Меры V2 и V2/25 | |
| Номинальное значение и допустимое отклонение толщин мер, мм V2 V2/25 | 12,5±0,1 25,0 ±0,1 |
| Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм | 5,0 ±0,1 |
| Номинальное значение и допустимое отклонение расстояния до центра искусственного дефекта, мм: - от рабочей поверхности 1 меры - от рабочей поверхности 2 меры | 20,0 ±0,1 7,7 ±0,1 |
| Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта на рабочую поверхность 1, мм | ±0,1 |
| Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 1 до базовой риски шкалы 2, мм | 16,8 ±0,1 |
| Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 2 до базовой риски шкалы 3, мм | 16,5 ±0,1 |
| Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 1 - для шкалы 3 вдоль рабочей поверхности 2 | L ± 0,2 где L – номинальное значение на шкале 1, мм 20·(tgα – tg40°) ±0,2 7,7∙(tgα – tg65°) ±0,2 где α - значение угла ввода, соответствующее данной риске, ° |
| Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 1, мм: - до грани 1 - до грани 2 | 25,0 ±0,1 50,0 ±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, диаметра искусственного дефекта, расстояния до центра искусственного дефекта, смещения и расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм | ±0,1 |
| Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 | 5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 30 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
| Наименование и условное обозначение | Обозначение | Кол-во |
| Комплект мер дефектоскопические А3-НК* | - | 1компл. |

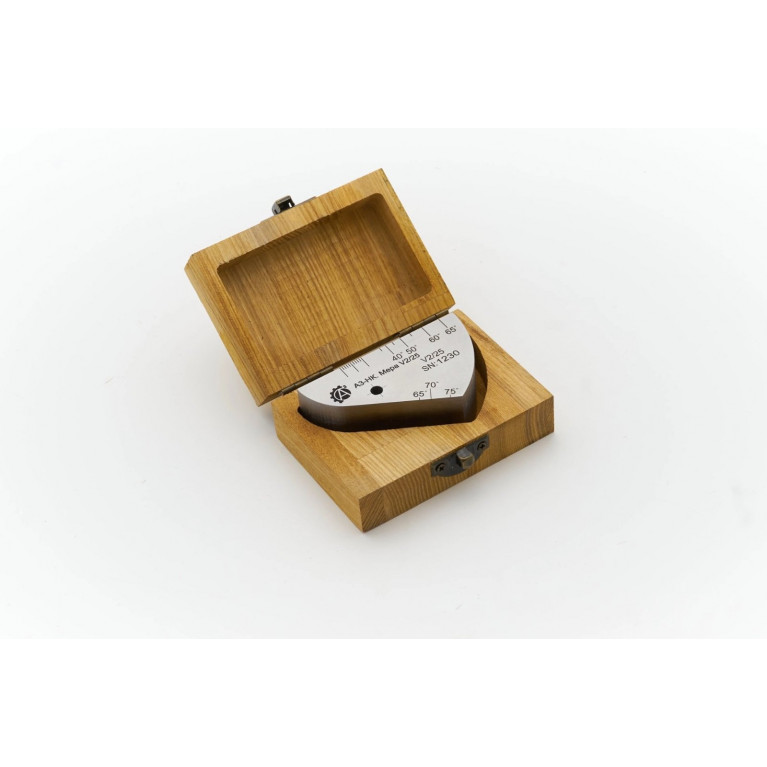

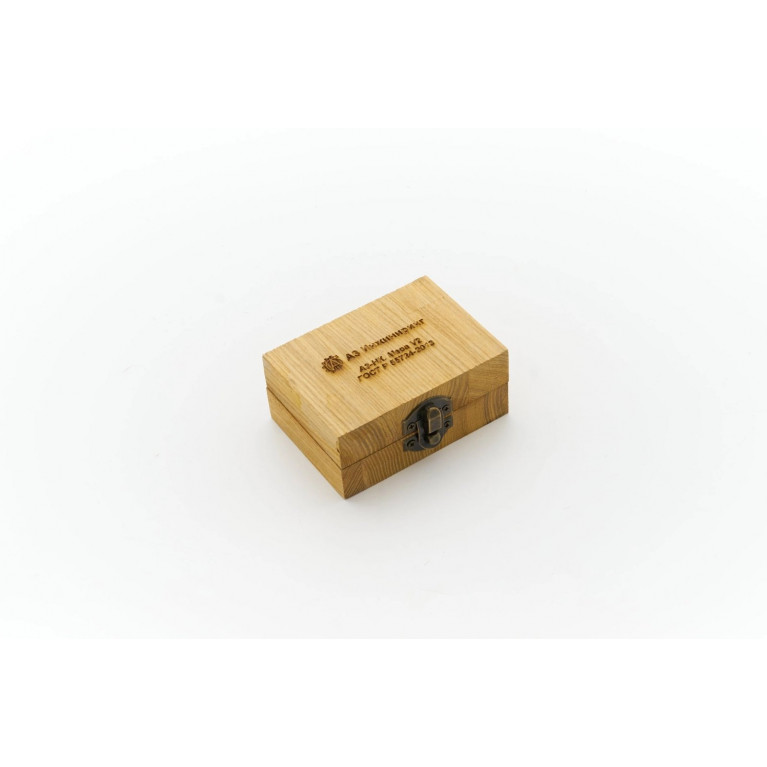

| Футляр | - | 1 шт** |
| Транспортная упаковка | - | 1 шт |
| Руководство по эксплуатации | - | 1 экз |
| Паспорт | - | 1 экз |
| Методика поверки | МП 066.Д4-19 | 1 экз |
| * - количество и тип в соответствии с заказом ** - количество в соответствии с заказом | ||
