AN25xx - малогабаритные наклонные УЗ ПЭП 2,5 МГц
-
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.
- Тип
- контактный, наклонный, совмещенный, поперечных волн
- Обозначение по ГОСТ
- П121-2,5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя
- 2,5 МГц ± 10%
- Тип излучаемых волн
- поперечные
- Размер пьезокерамического элемента
- 8х9 мм
- Размер контактной поверхности
- 13,5х24 мм
- Материал призмы
- орстекло
- Разъем подключения
- Lemo 00.250
- Встроенный согласующий элемент
- индуктивность
- Материал корпуса
- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)
- 16,5 х 28 х 22 мм
Маркировка по ГОСТ: П121-2,5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20
Номинальная частота 2,5 МГц
Размер пьезоэлемента 8х9 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр преобразователя AN2565

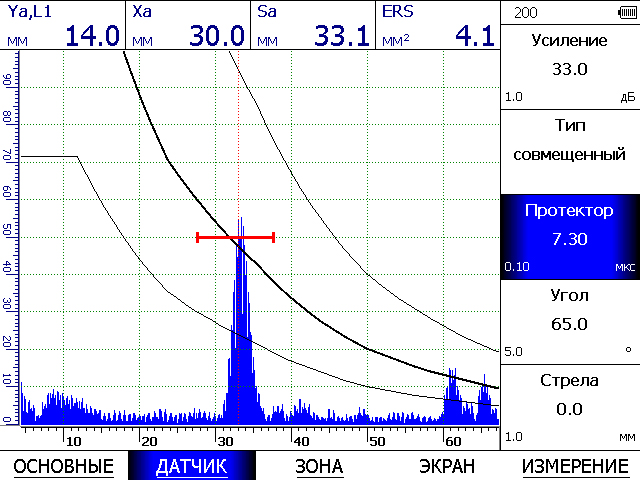

Эхо-сигнал преобразователя AN2565 от дефекта типа "зарубка" 2х2мм в образце толщиной 14мм (УЗ дефектоскоп УСД-60)
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
Файлы
АРД диаграмма ультразвукового преобразователя AN2545 Размер: 88,3 кб АРД диаграмма ультразвукового преобразователя AN2540 Размер: 87,9 кб АРД диаграмма ультразвукового преобразователя AN2550 Размер: 88,3 кб| Наименование | Артикул | |||||||
| AN2530 - преобразователь ультразвуковой 2,5МГц с углом ввода 30 градусов | ||||||||
|
Обозначение по ГОСТ: П121-2,5-30-М Частота 2,5 МГц. Угол ввода в сталь 30º. Стрела - мм. |
||||||||
| AN2540 - преобразователь ультразвуковой 2,5МГц с углом ввода 40 градусов | 22101 | |||||||
|
Обозначение по ГОСТ: П121-2,5-40-М Частота 2,5 МГц. Угол ввода в сталь 40º. Стрела - 6,5 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка |
||||||||
| AN2545 - преобразователь ультразвуковой 2,5МГц с углом ввода 45 градусов | 22102 | |||||||
|
Обозначение по ГОСТ: П121-2,5-45-М Частота 2,5 МГц. Угол ввода в сталь 45º. Стрела - 7 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2550 - преобразователь ультразвуковой 2,5МГц с углом ввода 50 градусов | 22103 | |||||||
|
Обозначение по ГОСТ: П121-2,5-50-М Частота 2,5 МГц. Угол ввода в сталь 50º. Стрела - 8 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2555 - преобразователь ультразвуковой 2,5МГц с углом ввода 55 градусов | 22104 | |||||||
|
Обозначение по ГОСТ: П121-2,5-55-М Частота 2,5 МГц. Угол ввода в сталь 55º. Стрела - 8,5 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2560 - преобразователь ультразвуковой 2,5МГц с углом ввода 60 градусов | 22105 | |||||||
|
Обозначение по ГОСТ: П121-2,5-60-М Частота 2,5 МГц. Угол ввода в сталь 60º. Стрела - 9 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2565 - преобразователь ультразвуковой 2,5МГц с углом ввода 65 градусов | 22106 | |||||||
|
Обозначение по ГОСТ: П121-2,5-65-М Частота 2,5 МГц. Угол ввода в сталь 65º. Стрела - 10 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2570 - преобразователь ультразвуковой 2,5МГц с углом ввода 70 градусов | 22107 | |||||||
|
Обозначение по ГОСТ: П121-2,5-70-М Частота 2,5 МГц. Угол ввода в сталь 70º. Стрела - 11 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2575 - преобразователь ультразвуковой 2,5МГц с углом ввода 75 градусов | 22108 | |||||||
|
Обозначение по ГОСТ: П121-2,5-75-М Частота 2,5 МГц. Угол ввода в сталь 75º. Стрела - 12,5 ± 0,5 мм. Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка. |
||||||||
| AN2590 - преобразователь ультразвуковой 2,5МГц поверхностной волны | 22109 | |||||||
|
Обозначение по ГОСТ: П121-2,5-90-М Частота 2,5 МГц. Поверхностной волны |
||||||||
