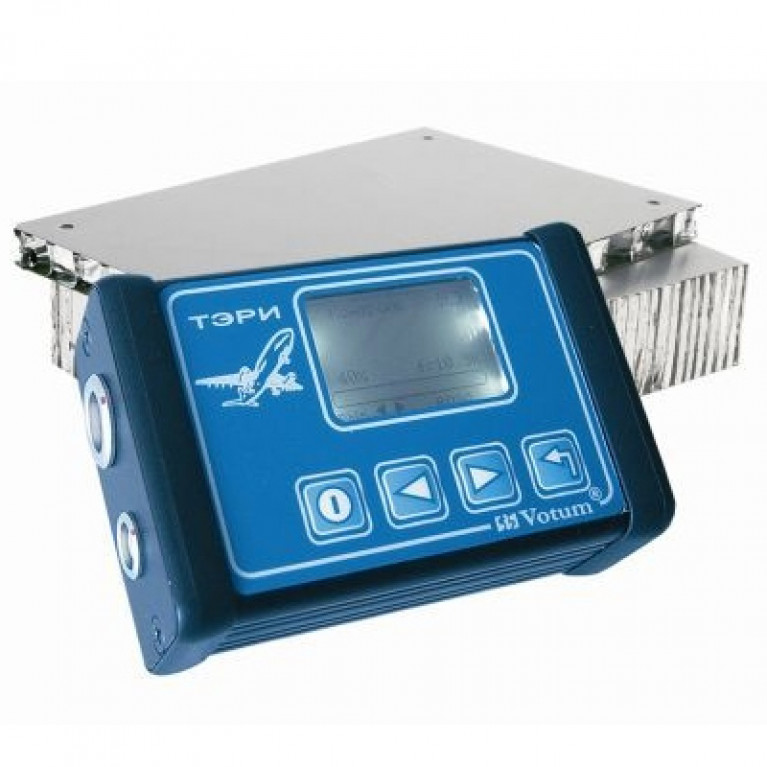

Импедансный экспресс-тестер ТЭРИ

Тип оборудования: импедансный тестер

Производитель: Россия

Модель: ТЭРИ

Описание: импедансный прибор для поиска дефектов в композитных материалах

Гарантия на импедансный прибор ТЭРИ: 12 месяцев.

Сертификаты на дефектоскопы ДАМИ-С:

• Сертификат об утверждении типа средств измерений РФ.
• Импедансный экспресс тестер ТЭРИ рекомендован к применению в гражданской авиации.

Назначение импедансного экспресс-тестера ТЭРИ:

Прибор ТЭРИ широко применяется в гражданской авиации (ГА) и предназначен для импедансного экспресс контроля многослойных паяных, клееных композитных материалов и конструкций с сотовым наполнителем на наличие дефектов типа расслоение или непроклей.

Тестер ТЕРИ относится к приборам индикаторного типа и не является средством измерения. Импедансный экспрес тестер ТЭРИ является более упрощенной модификацией дефектоскопа ДАМИ-С и полностью совместим с применяемыми материалами и ПЭП.

Отличительные особенности:

ТЕРИ реализует импедансный, амплитудно-фазовый метод акустического контроля в частном диапазоне от 8 до 12 kHz с применением сухого точечного контакта при одностороннем доступе.

Возможность определения относительного значения локального импеданса в точке контроля позволяет косвенно оценить толщину листового материала. Наличие режима комплексной плоскости с отображением зоны фрикционных шумов расширяет возможности настройки прибора при различной шероховатости поверхности контролируемого изделия.

Принцип действия прибора:

Импедансный экспресс-тестер ТЭРИ комплектуется преобразователем ПАДИ-8-02. Датчик имеет малые габаритные размеры, что позволяет использовать его для контроля в труднодоступных местах.

Прибор прост в работе и настройке. Поскольку при контроле в полевых условиях приходится очень часто переходить с одного типа материала на другой, важно чтобы настройка была как можно более простой и занимала немного времени. В ТЭРИ процесс настройки полностью автоматизирован. Необходимо лишь установить преобразователь на бездефектный участок и прибор самостоятельно выставит необходимое значение порога срабатывания сигнализации дефекта. Вместе с тем при желании имеется возможность ручной настройки. При работе прибор закрепляется ремнем на руке оператора, повышая тем самым его подвижность и удобство работы

ТЭРИ применяется в ГА как современная альтернатива устаревших методик механического простукивания сотовых конструкций "молотками" и тем самым повышает объективность и достоверность контроля. Для применения в ГА специально реализована безэталонная настройка, которая позволяет значительно повысить надежность контроля и избавляет от необходимости иметь большое количество настроечных образцов.

По результатам ведомственных испытаний в ГОС НИИГА и ОАО "Туполев" прибор получил высокую оценку и был рекомендован для импедансного контроля в авиационной промышленности.
