Акустический импедансный дефектоскоп АД-60К
Артикул: kr-18224
1 061 400 ₽
Цены
Отличный выбор
Нашли цену ниже? Сделаем вам скидку
Доставка по России Любая ТК на выбор
Гарантия качества Официальный дилер
Работаем с более чем 100 производителями
Профессиональные сотрудники с опытом не менее 5-ти лет
Комплексное оснащение лабораторий и предприятий
Отправка товаров напрямую с заводов-производителей
Решение не стандартных и не профильных задач
Описание
-
Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
- Импульс возбуждения
- комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
- Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
- 20±1В
- Диапазон рабочих частот
- от 50 Гц до 2 МГц
- Предел допускаемой относительной
погрешности установки частоты возбуждения преобразователя
- 0.1 %
- Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
- от 1 до 40 кГц
- Общий диапазон регулировки усиления сигнала на входе
- 110 дБ
- Раздельная регулировка усиления сигнала
- Предварительный усилитель: 0 - 70 дБ
- Цифровое усиление : 0 - 40 дБ
- Усиление в спектральной области: 0 - 100 дБ
- Шаг регулировки усиления
- 0.1 - 1 - 2 - и 10 дБ
- Максимальная глубина обнаружения дефекта
- зависит от частоты, типа преобразователя и свойств материала
- Минимальный размер обнаруживаемого дефекта
- зависит от частоты, типа преобразователя и свойств материала
- Тип приемника
- линейный, квадратурный, согласованный
- Оконные функции
- прямоугольная, Хэмминга, Хеннинга, Блэкмана
- Дифференциальный режим
- есть
- Автоматическая балансировка преобразователя
- есть
- Типы используемых преобразователей
- импедансный раздельно-совмещенный;
импедансный совмещенный;
ударный с микрофонным приемником;
ударный с пьезоэлектрическим приемником - Реализуемые методы контроля
- импедансный;
свободных колебаний - Отображение сигнала
- радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
- Зоны контроля
- три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
- Автоматическая Сигнализация Дефектов (АСД)
- световая и звуковая,
индивидуальная логика определения дефекта в зоне - Дисплей
- Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет - Память
- 100 настроек
1000 протоколов контроля - Интерфейс
- USB
- Разъем подключения преобразователей
- LEMO FGG.1B 6 pin + 10 pin
- Питание дефектоскопа
- Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC
- Время работы от аккумуляторов
- не менее 8 часов
- Диапазон рабочих температур
- от -30 C до +55 C
- Размер (В x Ш x Д)
- 200 мм x 225 мм x 80 мм
- Масса
- 1,5 кг с аккумуляторами
- Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
-
Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.

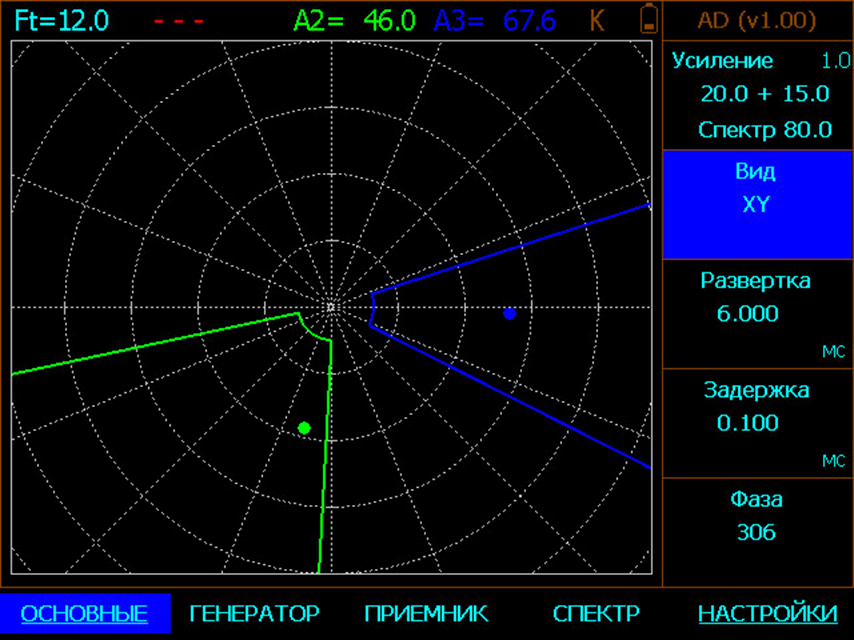

- Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
- Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Прибор внесен в реестр средств измерений Российской Федерации
Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
| Наименование | Артикул | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Акустический импедансный дефектоскоп АД-60К (базовый комплект, импедансный метод контроля) | 61500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Комплект для проведения контроля импедансным методом. Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| Акустический импедансный дефектоскоп АД-60К (универсальный к-т, импедансный + метод св-х колебаний) | 61520 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Комплект для проведения контроля импедансным методом и методом свободных колебаний Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| Акустический импедансный дефектоп АД-60К (экспертный к-т, импедансый + метод свободных колебаний) | 61530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Комплект для проведения контроля импедансным методом и методом свободных колебаний Состав комплекта :
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
