Штатив-манипулятор АРИОН ШСУ-2
Штатив-манипулятор АРИОН ШСУ-2

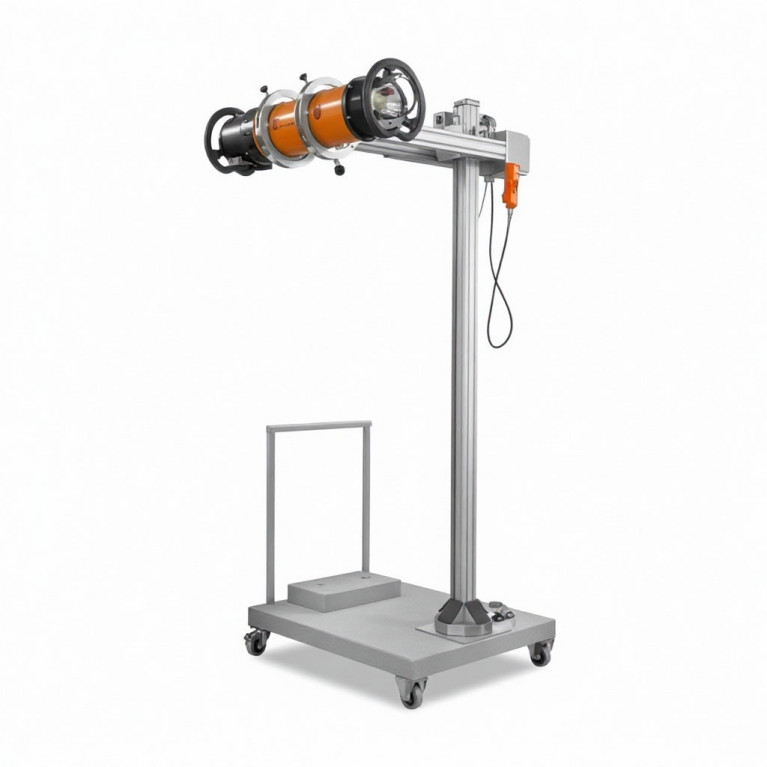

Штатив-манипулятор АРИОН ШСУ-2 изготавливается по ТУ 4276-027-96651179-2015 и предназначен для размещения рентгеновских аппаратов типа РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt и других в месте проведения рентгеновского контроля.

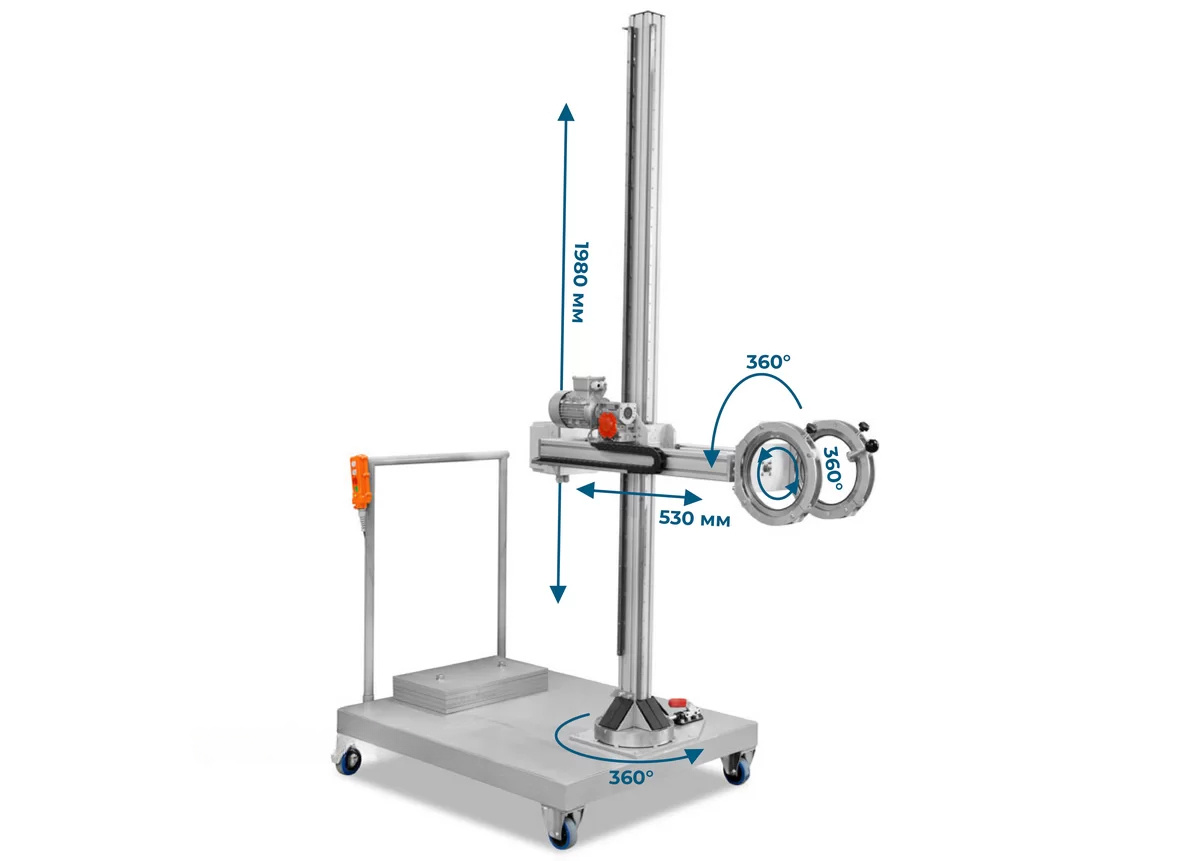

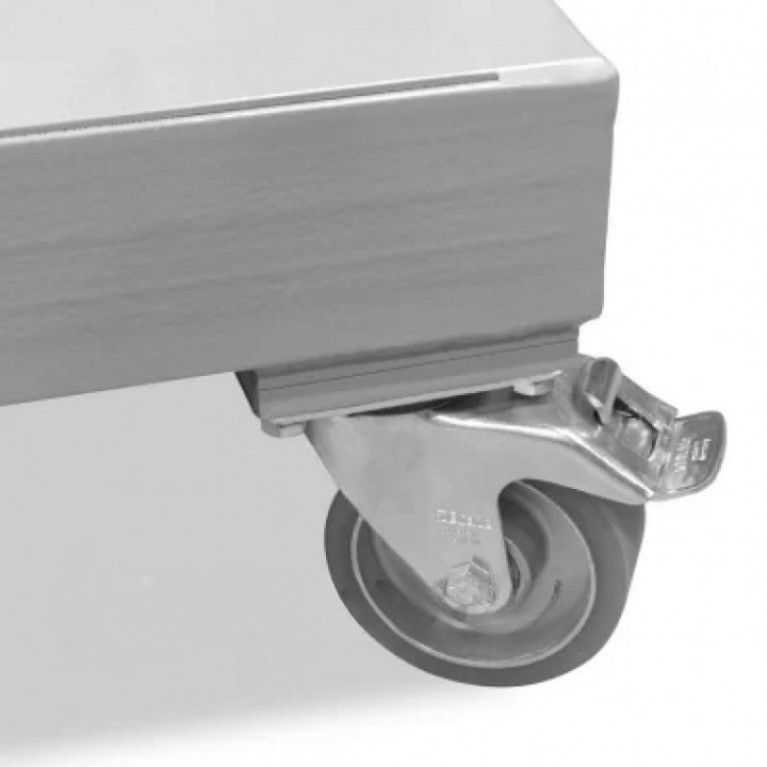

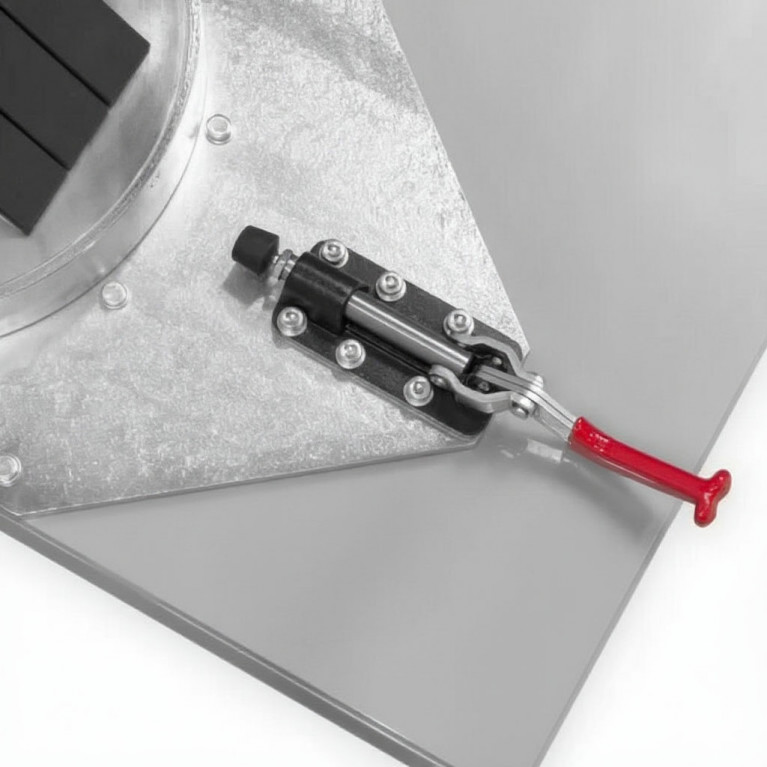

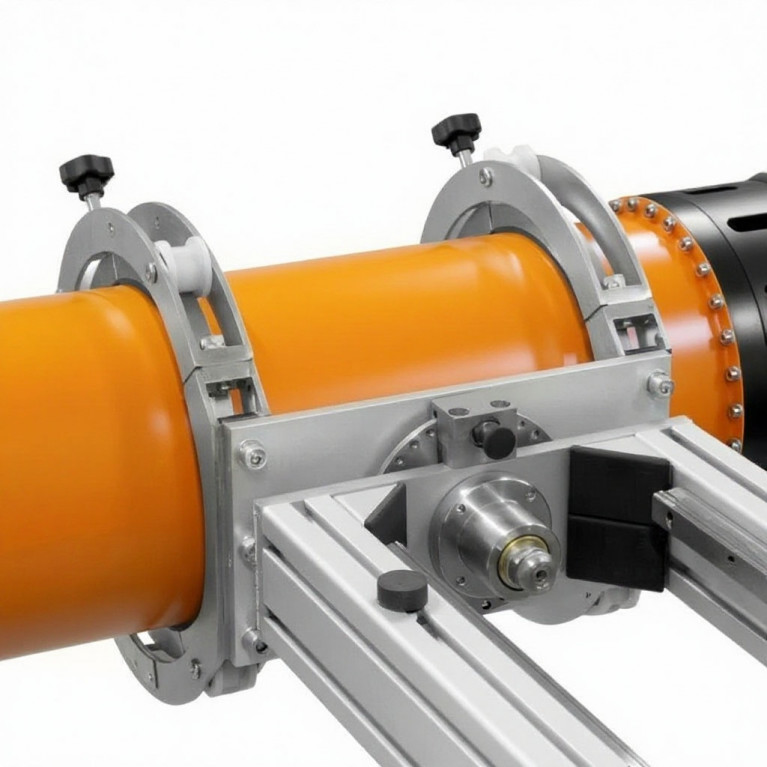

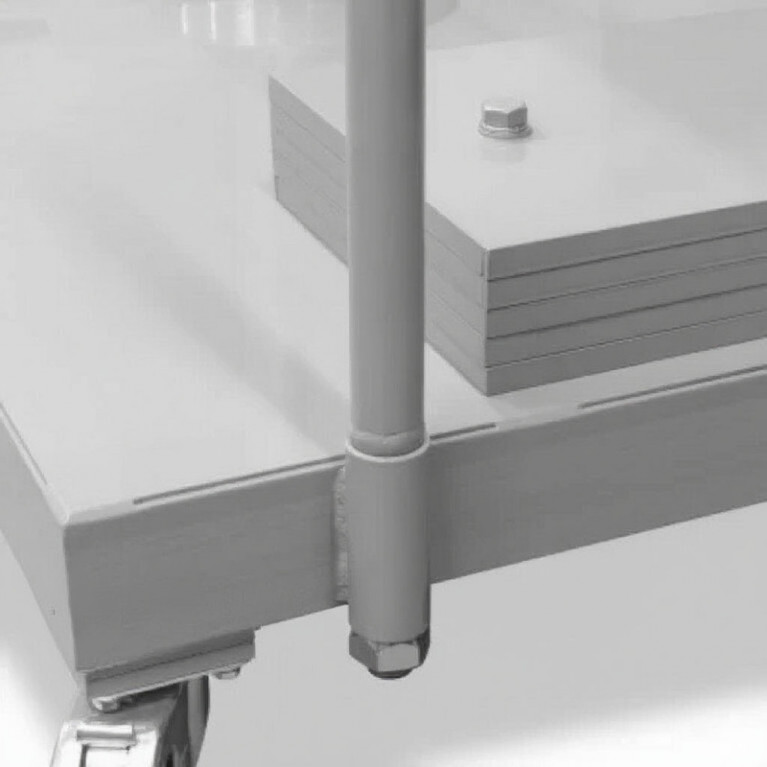

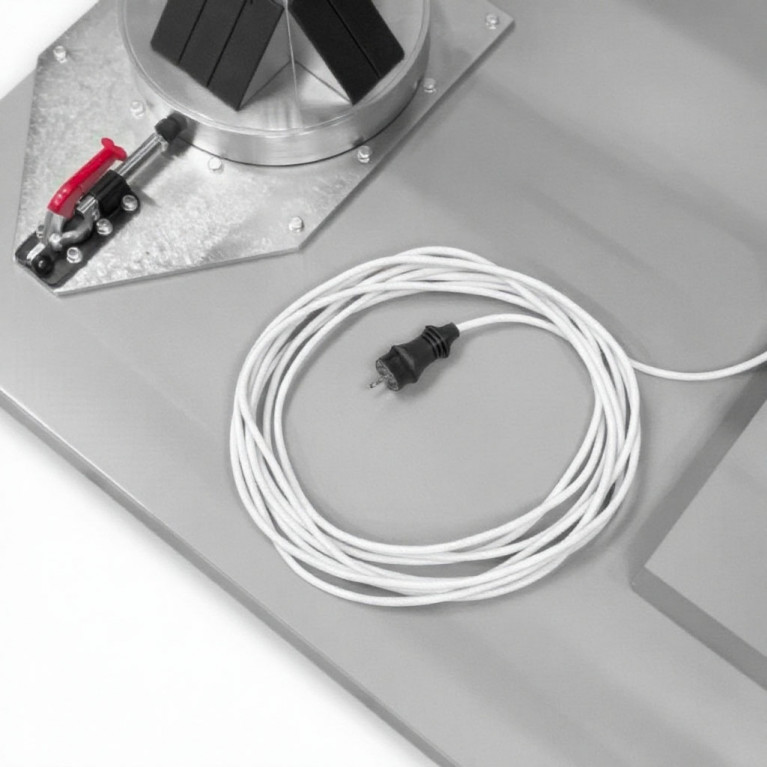

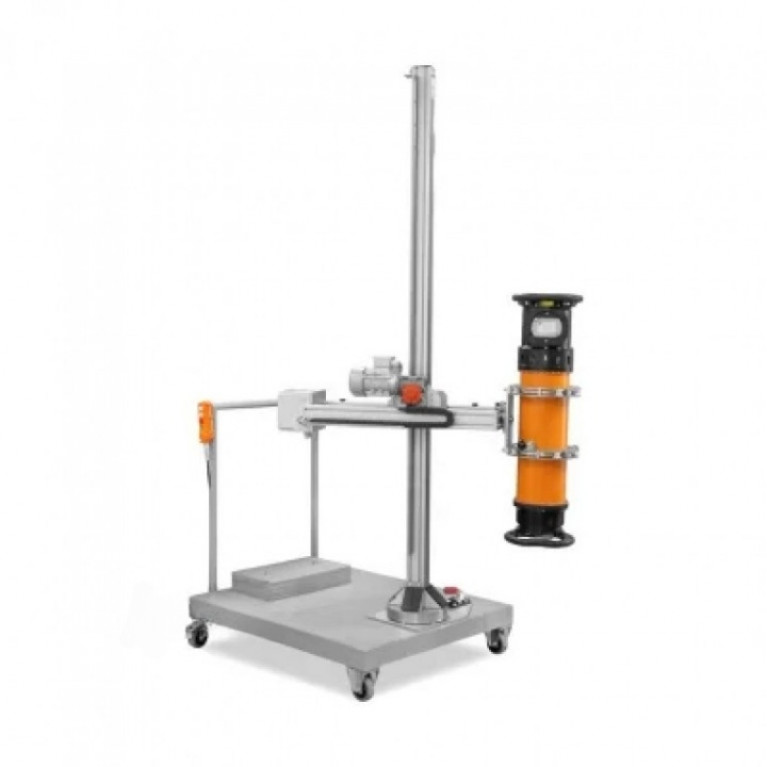

Штатив представляет собой тележку со стойкой и размещённой на ней стрелой. Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом, управляемым с помощью выносного пульта управления. Программа управления частотным приводом позволяет производить перемещение стрелы на большой и на малой скоростях для быстрого и точного позиционирования рентгеновского аппарата. Горизонтальное движение стрелы и поворот закреплённого на ней рентгеновского аппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором. Таким образом, при использовании штатив-манипулятора АРИОН ШСУ-2 возможно расположение рентгеновского аппарата в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы.
По специальному заказу возможны варианты исполнения штатива-манипулятора с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.

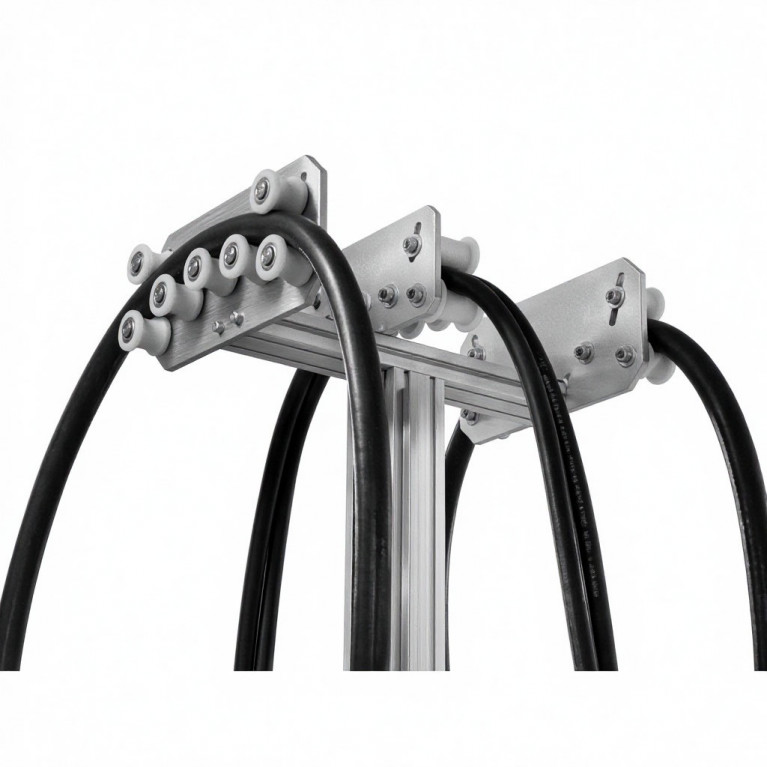

Держатели для кабелей

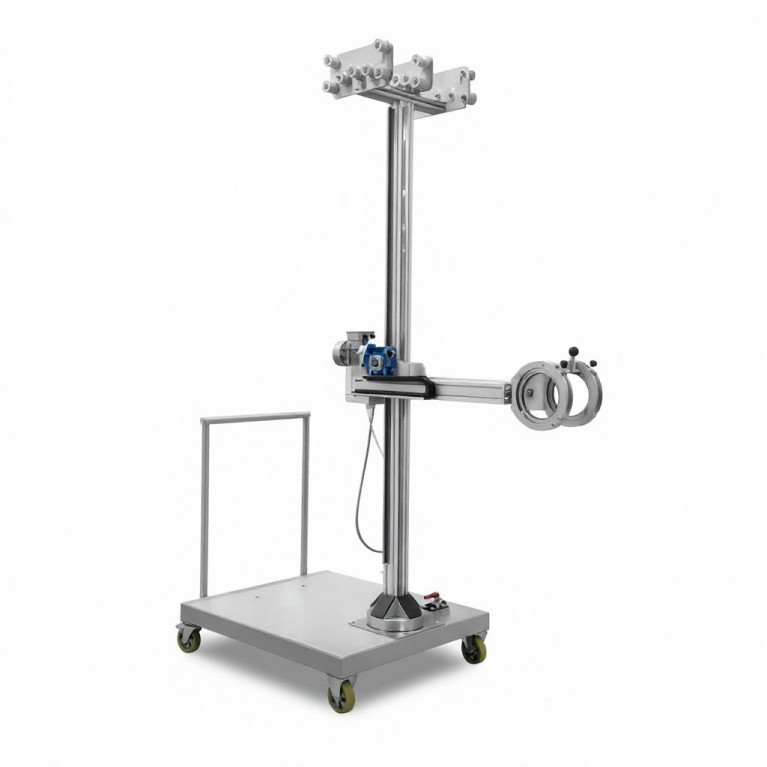

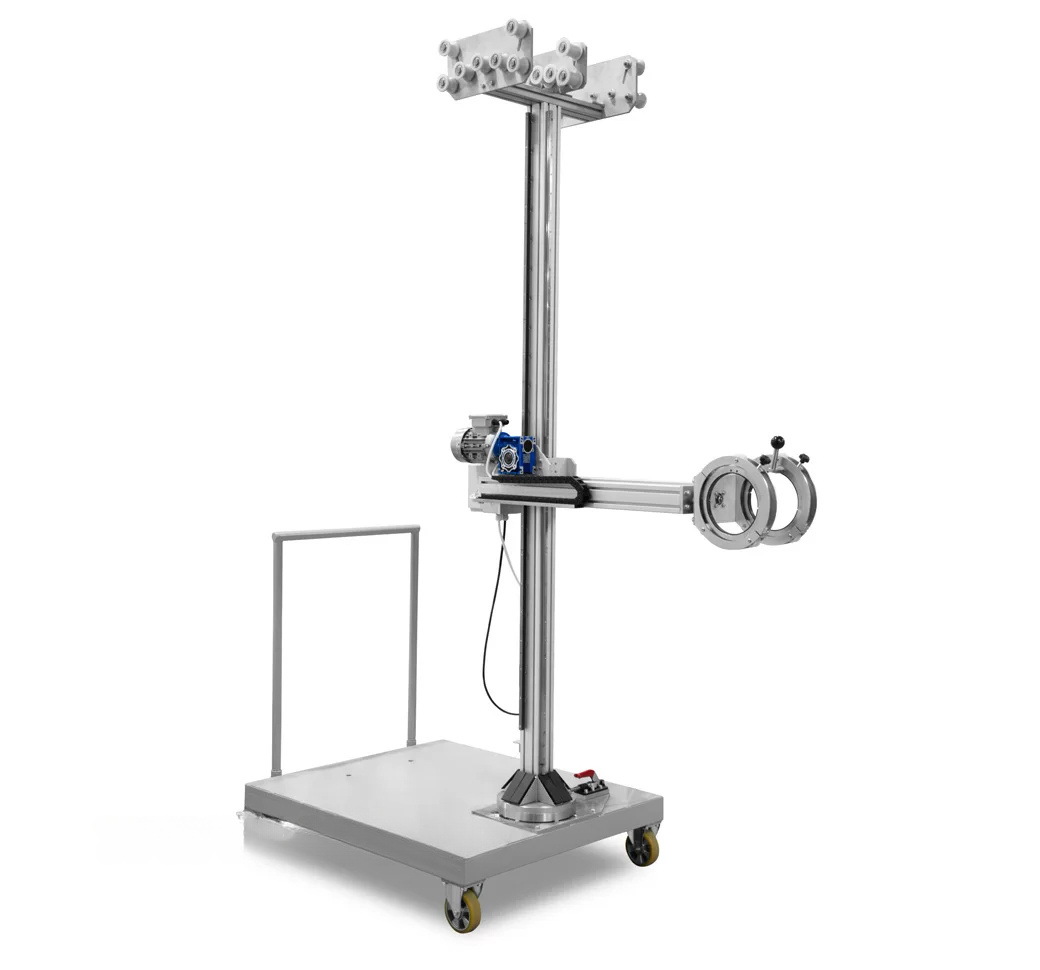

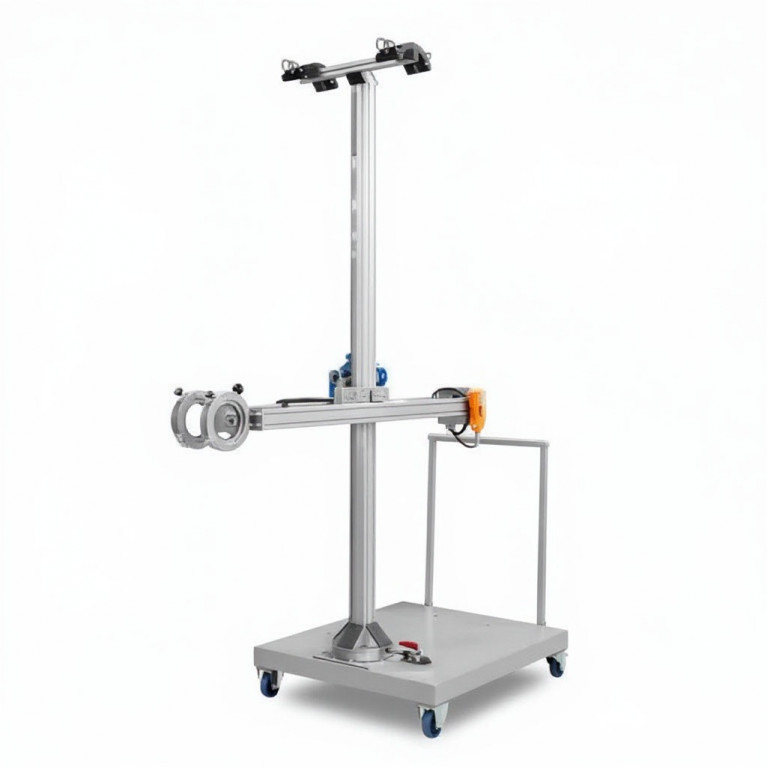

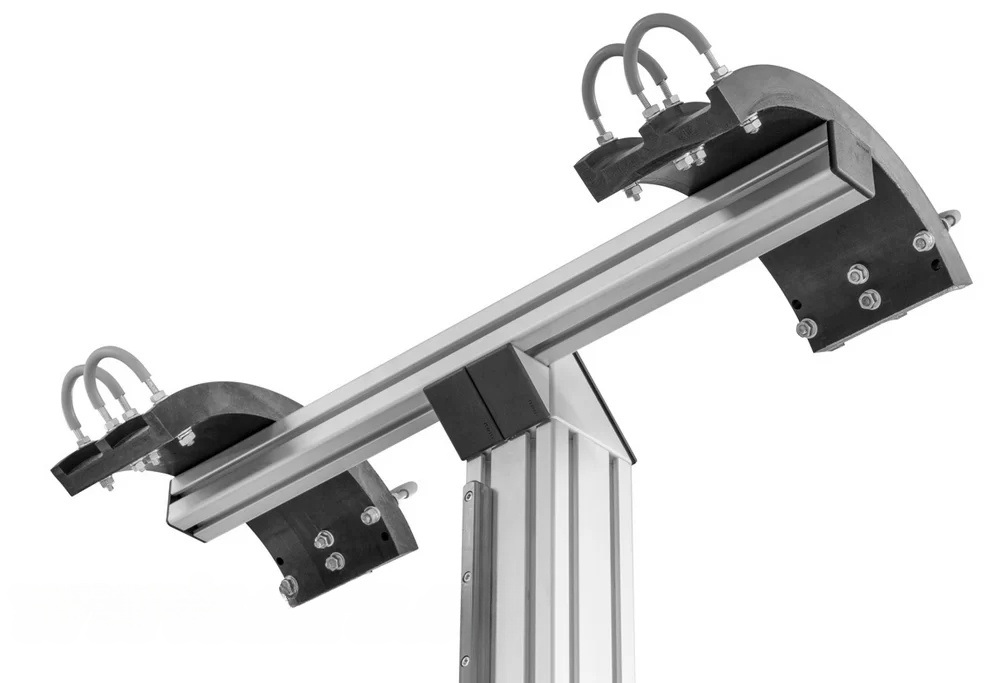

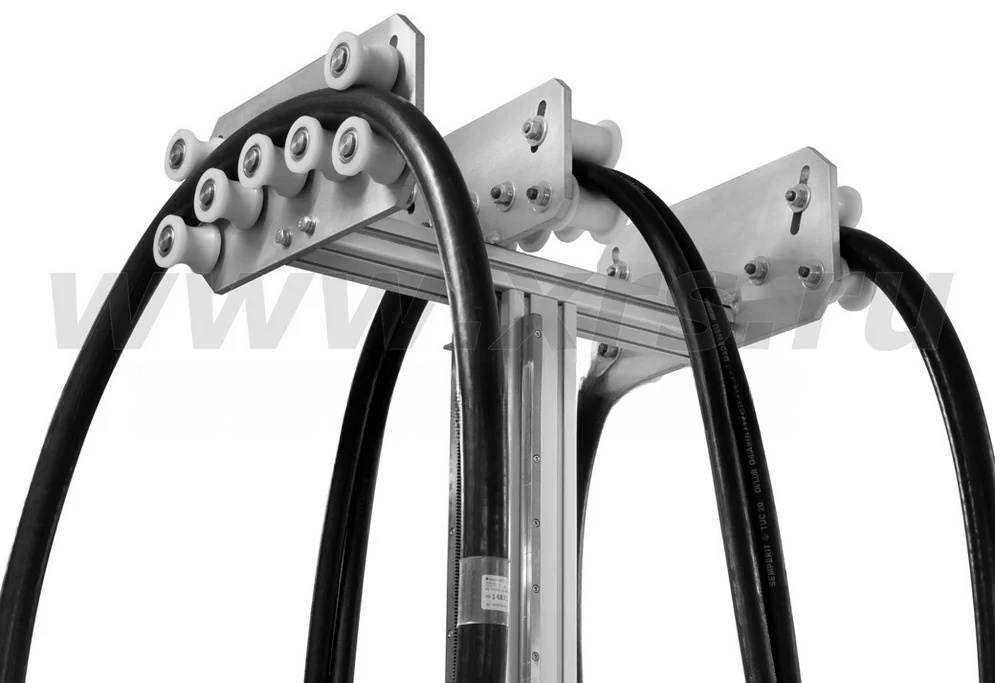

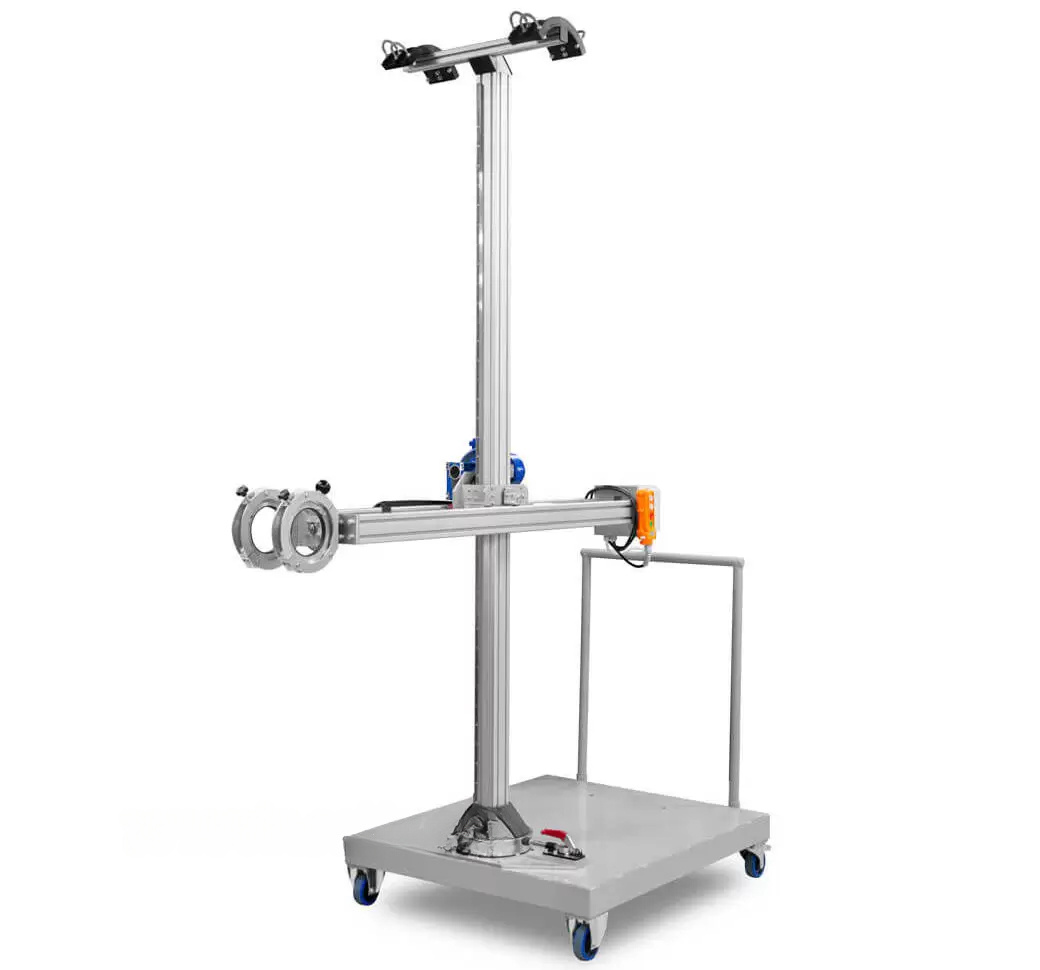

Опционально стойка штатива оснащается ложементом, который осуществляет фиксацию кабелей рентгеновского аппарата и предотвращает их попадание в подвижные части штатива. Ложемент может быть выполнен в двух вариантах: с роликами и без.
В таблице приведены общие значения технических характеристик. В зависимости от исполнения изделия по конкретному ТЗ заказчика значения могут меняться.
| Параметр | Значение |
| Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм | 1260 × 950 × 2560 |
| Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм | 1260 × 950 × 2620 |
| Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм | 1260 × 950 × 2740 |
| Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм | 1780 × 950 × 2560 |
| Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм | 1200 × 950 × 2560 |
| Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм | зависит от модели р/а |
| Клиренс платформы, мм, не менее | 140 |
| Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт. | 5 |
| Конструкция системы крепления, мм | зависит от модели р/а |
| Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата | зависит от модели р/а |
| Ход перемещения стрелы в горизонтальной плоскости, мм | 530 |
| Ход перемещения стрелы в вертикальной плоскости, мм | 1980 |
| Угол вращения рентгеновского аппарата в вертикальной плоскости, град. | 360 |
| Угол вращения стойки штатива относительно собственной оси, град. | 360 |
| Высота расположения центра подъемного механизма, мин., мм | 420 |
| Высота расположения центра подъемного механизма, макс., мм | 2400 |
| Номинальная скорость подъема/опускания, мм/с | 25 |
| Время плавного разгона до номинальной скорости, с | 3 |
| Грузоподъемность платформы, кг | 300 |
| Максимальная масса излучателя рентгеновского аппарата, кг | 60 |
| Масса штатива-манипулятора, кг | 200 |
