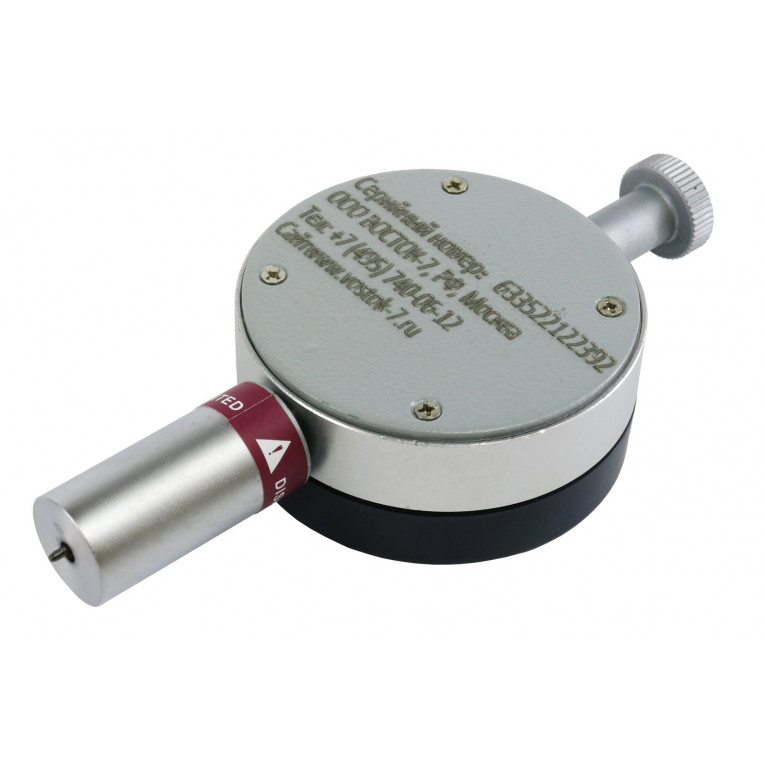

ТВР-DЦ твердомер (дюрометр) Шора тип D с цифровым индикатором
СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о твердомере ТВР-DЦ (дюрометре по шкале Шора типа D с цифровым индикатором)
Изготовитель: ООО "Восток-7" (РФ). Важно: на сегодняшний день ООО "Восток-7" является старейшим отечественным изготовителем приборов для измерения твёрдости материалов по Шору А и D (дюрометров).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Назначение средства измерений:Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-АЦ, ТВР-АЦМ, ТВР-DЦ, ТВР-DЦМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенным для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.
ТВР-DЦ твердомер (дюрометр) Шора тип D с цифровым индикатором предназначен для измерения твёрдости по шкале Шора тип D резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.
ТВР-DЦМ твердомер (дюрометр) Шора тип А с цифровым индикатором - это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-DЦ. Штатив может быть приобретён совместно с прибором ТВР-DЦ, либо приобретён позднее при необходимости.
ТВР-DЦМ является механизированным аналогом твердомера советских времён производства "Точприбор": «Прибор настольный ИТ 5079». Выпуск приборов для измерения твердости резины по Шору D модели ИТ 5079 прекращён с 2016г.
Дюрометры модификаций ТВР-DЦ и ТВР-DЦМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.
Описание средства измерений:
Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

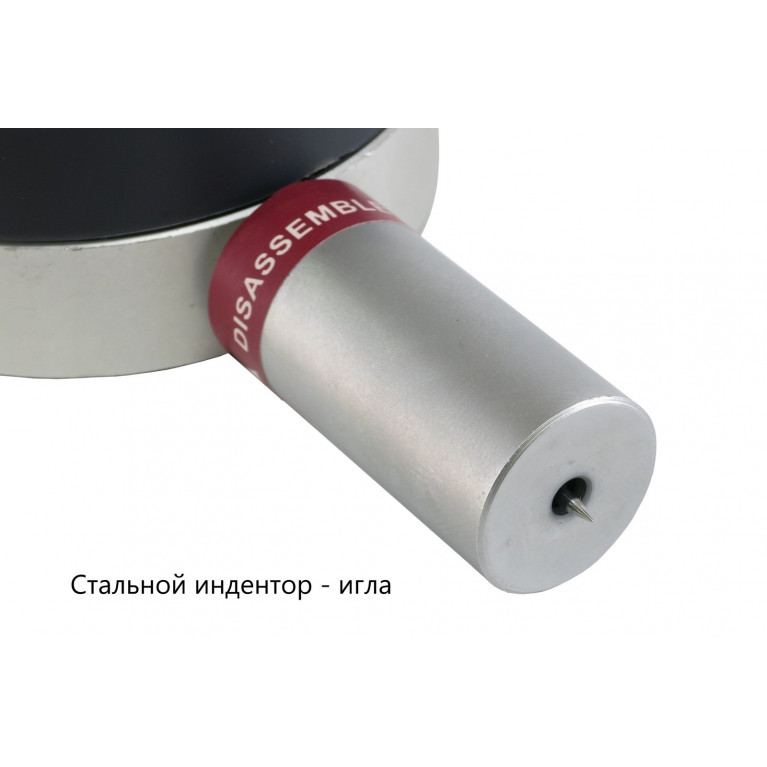

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-DЦ) и для присоединения дюрометра к штативу (модификация ТВР-DЦМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.
При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).
Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:
1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.
2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

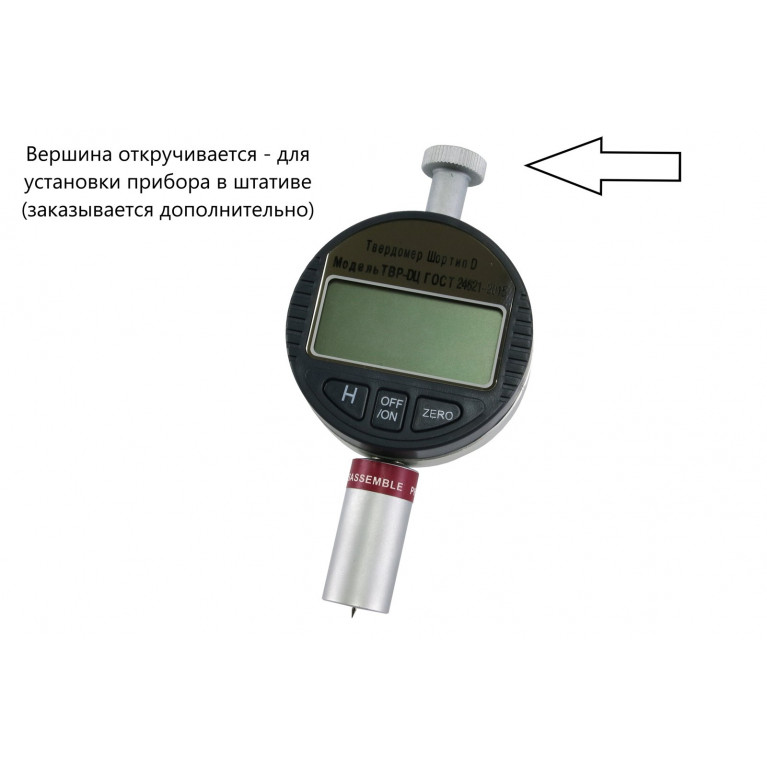

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.
Отличительные особенности измерений твёрдости прибором ТВР-DЦ:
- Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.
- При нажатии клавиши-фиксатора результат измерения сохраняется на циферблате до сброса в нулевое положение.
Отличительные особенности измерений твёрдости прибором ТВР-DМ:
Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору типа D и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо'льшую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-2015 (ISO 868-2003); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.
Штатив может быть приобретён совместно с дюрометром ТВР-D, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 5 кг при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 5…10 замеров с плавным нагружением и дальнейшим удержанием нагрузки в 5 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.
Технические характеристики ТВР-DЦ (твердомера резин Шора тип D с цифровым индикатором)
| МОДИФИКАЦИИ ТВР-А, ТВР-D | |
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) | 10 … 90 HA |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) | 20 … 90 HD |
| Погрешность, не более (шкалы А и D) | ±1 |
| Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении | +21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 %…80 % |
| Толщина контролируемого изделия, не менее: | 4 мм |
| Минимальное расстояние между Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия | 6 мм 15 мм 9 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 12 мм |
| Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) | 100.000 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5±0,01 мм |
| Усилие нагружения: Твердомер тип А Твердомер тип D | 9,8 Н 50 Н |
| Предварительная и предельная нагрузки Твердомер тип А Твердомер тип D | 0,55 N … 8,064 N 0 … 44,5 N |
| Масса твердомера В корпусе компакт В корпусе универсал | 0,13 кг 0,19 кг |
| Габаритные размеры твердомера (В*Ш*Г) | 109*60*26 мм |
| Масса упаковочного футляра с твердомером | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ | |
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |
| Усилие нагружения груза-гири: Штативы для твердомеров ТВР-А Штативы для твердомеров ТВР-D | 9,8 Н 50 Н |
| Масса штатива в сборе без твердомера: Штатив для твердомеров ТВР-А Штатив для твердомеров ТВР-D | 4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г): | 220х120х160 |
| МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ | |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
| Ресурс (наработка) твердомера, не менее | 7 лет |
Организуем надежную и оперативную доставку в любой регион России, а также в страны СНГ. Наша цель — сделать процесс получения заказа удобным и прозрачным, независимо от вашего местоположения.
Способы доставки
- Курьерская. Осуществляется нашим партнером по согласованному адресу.
- Транспортными компаниями. Мы сотрудничаем с ведущими логистическими операторами: Деловые линии, СДЭК, ПЭК, Pony Express, Major, KCE, КИТ, ЖелДор, Байкал Сервис. Это обеспечивает гибкость тарифов и широкую географию покрытия. Доставка возможна как до терминала ТК, так и «до двери» получателя.
- Самовывоз. Вы можете забрать заказ самостоятельно с нашего склада в будние дни с 9:00 до 18:00. Важно: получение товара производится строго по предварительному согласованию и при наличии доверенности от компании-покупателя.
Для решения нестандартных логистических задач, доставки в отдаленные и труднодоступные регионы, мы готовы предложить комбинированные схемы перевозки с использованием разных видов транспорта, включая авиадоставку.
Сроки и стоимость
Время доставки по России составляет от 1 до 14 суток. Отгрузка со склада производится в минимальные сроки — от 1 рабочего дня с момента подтверждения заказа.
Цена доставки зависит от нескольких факторов: веса и габаритов груза, дальности транспортировки и тарифов выбранного перевозчика. Бесплатная доставка возможна при сумме заказа от 500 000 рублей. Уточняйте условия у специалистов отдела продаж.
Упаковка и проверка товара
Мы гарантируем сохранность груза. Каждый заказ проходит двойную проверку на этапе упаковки: сначала упаковщиком, затем главным логистом. Тип упаковки подбирается в зависимости от характеристик товара, что исключает риск повреждений при транспортировке. Каждая отправка страхуется.
Получение заказа и документы
Вам доставляется полный комплект документов, включая паспорта на оборудование, сертификаты поверки, счет-фактуру. Для получения груза в транспортной компании или на складе представителю компании-покупателя необходимо иметь при себе доверенность и паспорт.
Отслеживание заказа
После отправки груза наш логист предоставит вам трек-номер для отслеживания движения заказа на сайте транспортной компании. Вы всегда можете уточнить статус доставки, связавшись с логистом или специалистом отдела продаж.
Предлагаем гибкие и удобные условия оплаты.
|
Для юридических лиц |
Для физических лиц |
|
Оплата по счёту. Работаем с НДС и без — под вашу систему налогообложения. Счёт направляем на email или в мессенджер в течение рабочего дня. Лизинг. Сотрудничаем с ведущими лизинговыми компаниями. Поможем подобрать выгодное предложение при оплате частями или аренде с последующим выкупом. Оплата при получении. Возможна по согласованию со специалистом отдела продаж. Условия — индивидуально для каждого заказа. |
Оплата по ссылке или счёту. Специалист отдела продаж формирует ссылку/счёт с официальной отчётностью. После оплаты на почту автоматически приходит чек. Оплата в офисе. Проведём консультацию, поможем с выбором, оформим заказ на месте. При наличии товара на складе — получите его сразу после оплаты (безнал). |
Условия оплаты
Зависят от категории товара, суммы заказа, статуса клиента и сроков поставки. Имеются следующие варианты:
- Предоплата 100 % — гарантирует резервирование оборудования и своевременную отгрузку.
- По согласованию со специалистом отдела продаж возможна поэтапная оплата или аванс с последующим расчётом. Условия индивидуальны.
- Особые условия для постоянных партнёров. Готовы обсуждать скидки и индивидуальные графики платежей.
Порядок оформления заказа и выставления счёта
Направьте заявку по телефону, электронной почте или через мессенджер. Специалист отдела продаж проконсультирует по наличию, срокам и стоимости.
После согласования формируется счёт. Срок выставления — в течение рабочего дня с момента получения реквизитов.
Внимание: при самовывозе необходима доверенность от компании (для юр. лиц) и паспорт.
Документы, которые остаются у покупателя
- Для юридических лиц: УПД (универсальный передаточный документ), акт выполненных услуг (при необходимости), а также любые другие документы по запросу.
- Для физических лиц: официальный кассовый чек и пакет закрывающих бухгалтерских документов.
Оригиналы документов выдаются вместе с оборудованием или направляются курьерской службой в адрес заказчика.
Дополнительная информация
- Все цены на оборудование могут быть указаны как с НДС, так и без — выбор зависит от вашей системы налогообложения.
- Минимальная сумма заказа отсутствует.
- Возможность предоставления скидок обсуждается индивидуально в зависимости от объема заказа и условий сотрудничества.
Если у вас остались вопросы, наши специалисты отдела продаж всегда готовы предоставить подробную консультацию и помочь подобрать наиболее удобный вариант.
Комплектность поставки твердомера ТВР-DЦ (дюрометра Шора типа D с цифровым индикатором)
| Наименование | Кол-во, шт. |
| Твердомер (типа А или D), в т.ч. батарейка (тип LR44) для цифровых моделей | 1 |

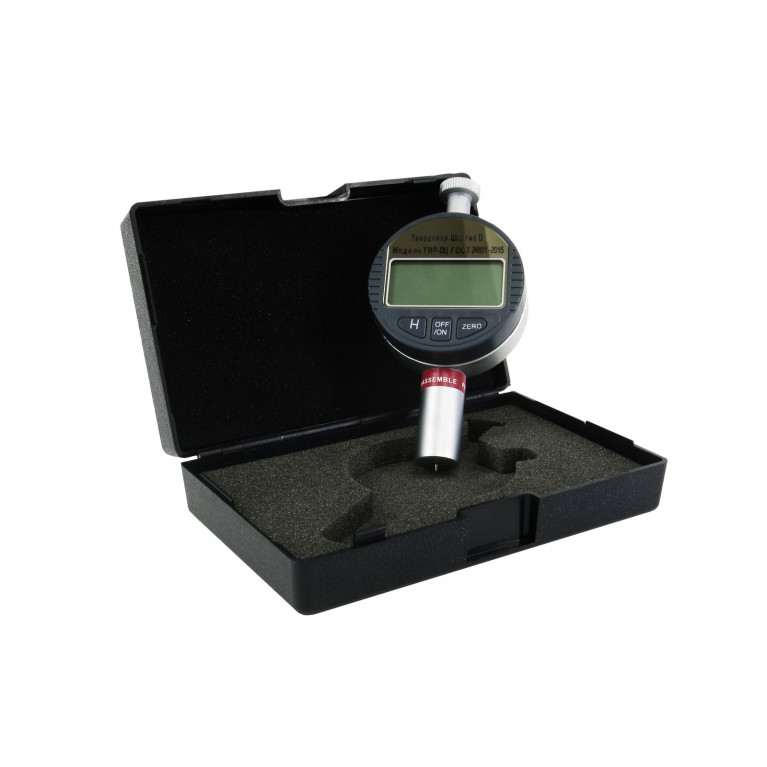

| Упаковочный футляр | 1 |
| Паспорт c отметкой о калибровке твердомера при выпуске из производства | 1 |
| Комплект мер твёрдости по шкале Шора (тип А или тип D) | По заказу |
| Штатив испытательный для равномерного механического нагружения твердомера | По заказу |
