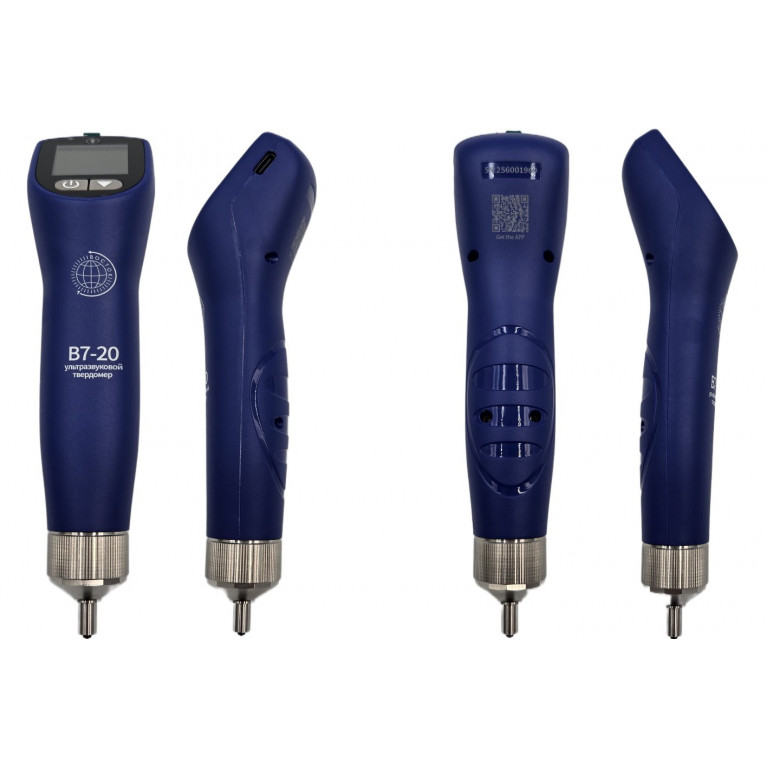

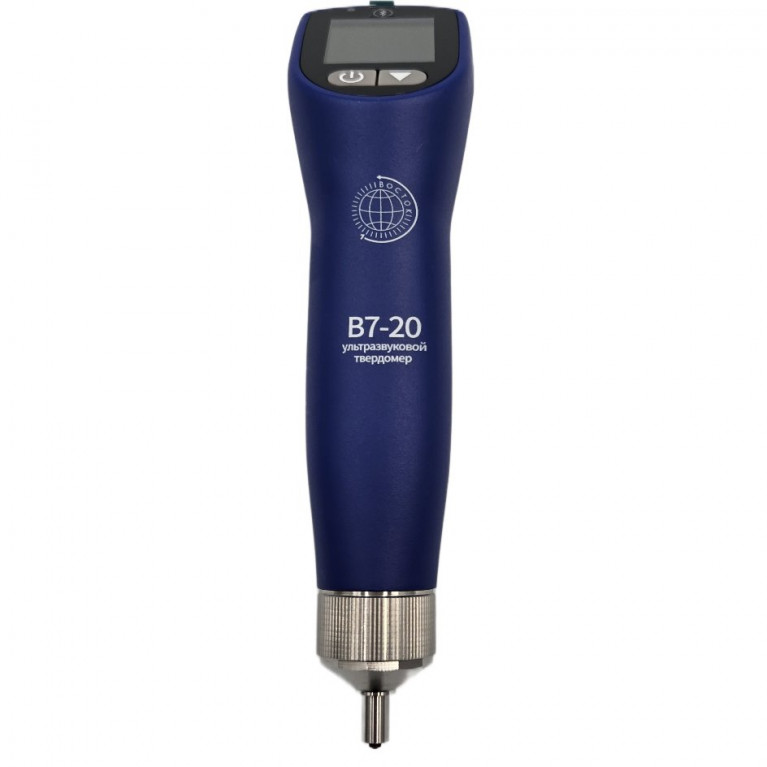

Твердомер ультразвуковой портативный В7-20
СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Украина | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Поверка: невозможна.
Назначение средства измерений.
Твердомеры портативные В7 (далее твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла “A”, Роквелла “B”, Роквелла “C”, Бринелля, Виккерса, Шора D, Либа. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных, цеховых (особенно на машиностроительных предприятиях) и полевых условиях при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений.

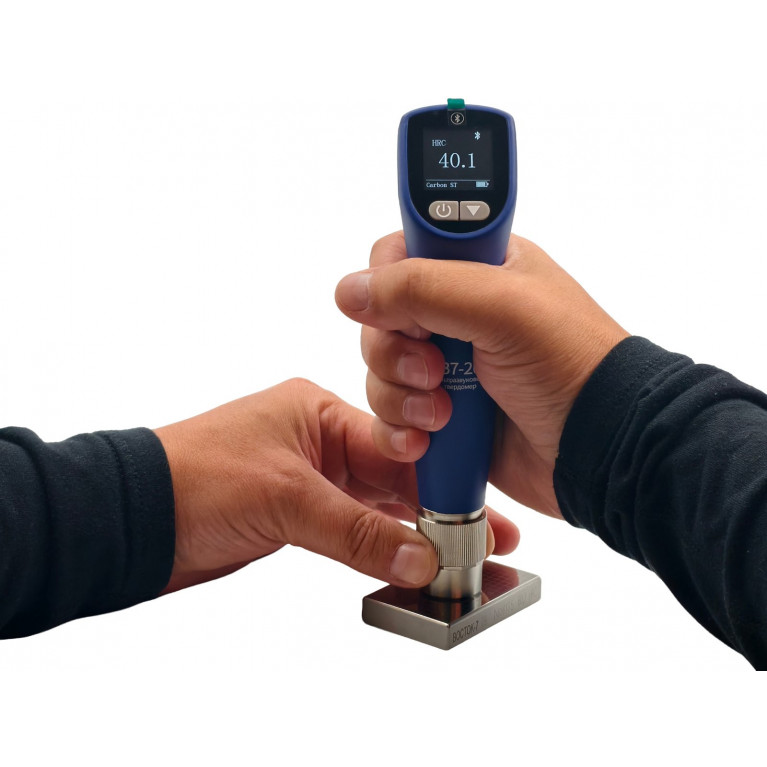

Твердомер портативный измеряет твёрдость контактно-импедансным методом UCI (датчик ультразвуковой). Измеренное значение твёрдости отображается на дисплее по шкалам Роквелла “A”, Роквелла “B”, Роквелла “C”, Бринелля, Виккерса, Шора D, Либа. (HRA, HRB, HRC, HB, HV, HSD и HL соответственно).
Отличительные особенности твердомера ультразвукового В7-20:- Измерение твёрдости по шкалам HRA, HRB, HRC, HB, HV, HSD, HRE, HRF, HLD индикативно – твердомер поставляется с заводской калибровкой.
- Минимальный размер отпечатка после замера твёрдости, что позволяет использовать его как неразрушающий метод контроля (НК) шеек коленчатых валов и других чувствительных изделий с “зеркальными” поверхностями.
- Минимальный размер отпечатка позволяет производить замер твёрдости малогабаритных (от 3 мм) изделий, на узких поверхностях (зубья шестерён, витки резьбы) и на изогнутых поверхностях.
- Минимальное усилие нагрузки всего в 20Н (≈2 кгс) на датчик позволяет работать с ним женщинам, проводя большое количество замеров.
- Минимальное усилие нагрузки всего в 20Н (≈2 кгс) позволяет производить замер твёрдости поверхностного слоя металла, подвергнутого наплавлению, напылению, механической, термической и другим видам поверхностной обработки металла, в т. ч. гальванических покрытий (хром, медь, никель, цинк, олово и т. д.).
- Минимальный размер отпечатка и усилие нагрузки всего в 20Н (≈2 кгс) позволяет производить контроль твёрдости тонкостенных (толщиной от 1 мм) и лёгких (массой от 300 г) изделий.
- Минимальный размер отпечатка и усилие нагрузки всего в 20Н (≈2 кгс) не позволяет производить измерения твёрдости чугуна и других сплавов с крупнозернистой структурой.
- Минимальный вес прибора (175 г) и миниатюрный размер позволяют длительно работать с прибором рукой и размещать его в кармане.
- Моноблок – совмещение в едином корпусе датчика и электронного блока исключает риск обрыва соединительного кабеля, частую "болезнь" твердомеров традиционного форм-фактора.
- Моноблок – возможность работы одной рукой освобождает от поиска места куда положить электронный блок во время проведения замеров, что важно на выезде и в полевых условиях.
- Всего 2 кнопки управления, циклическое меню и простой интуитивно понятный интерфейс по принципу «Включи и работай».
- Прецизионные измерения твёрдости благодаря запрограммированным типам металлов: различные сплавы стали, алюминия, меди и др.

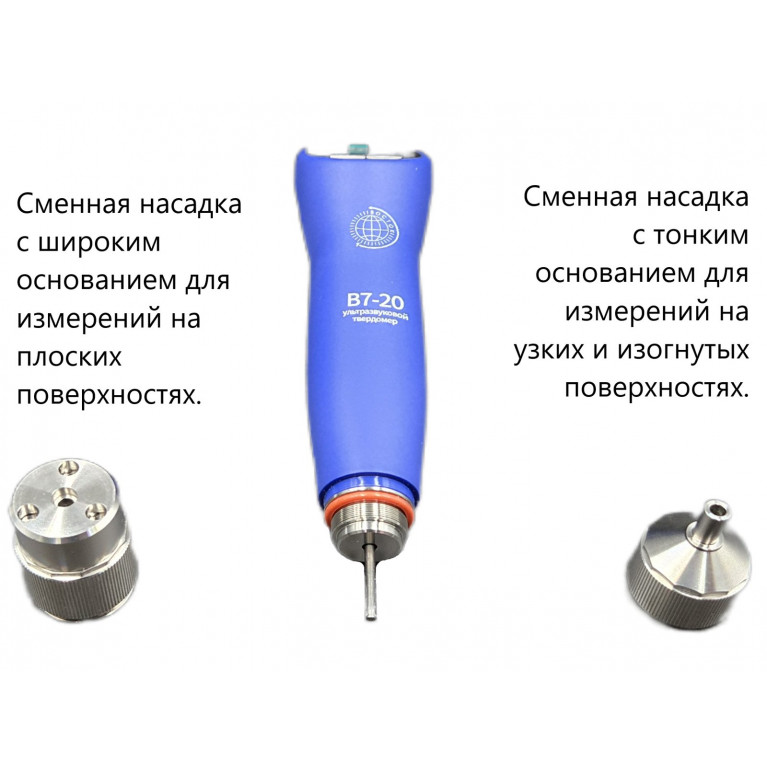

- Сменные насадки двух типов: широкая – для плоских поверхностей и тонкая для измерений в штативе, на изогнутых поверхностях изделий цилиндрической (трубы, прутки, валы, оси, поршни, гильзы, болты, свёрла, метизы) и сферической формы (дробь, шарики подшипников, шаровые краны, шаровые опоры), на дне технологических углублений (канавки, отверстия, пазы, шлицы), малогабаритных изделий (биты, шайбы, гайки, пластины, кронштейны), на узких выступах изделий.

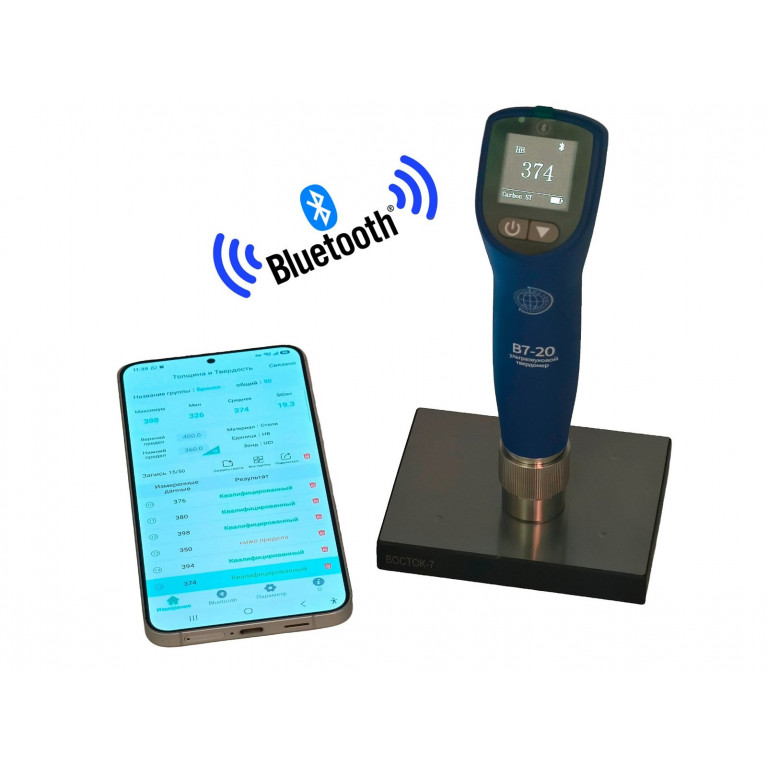

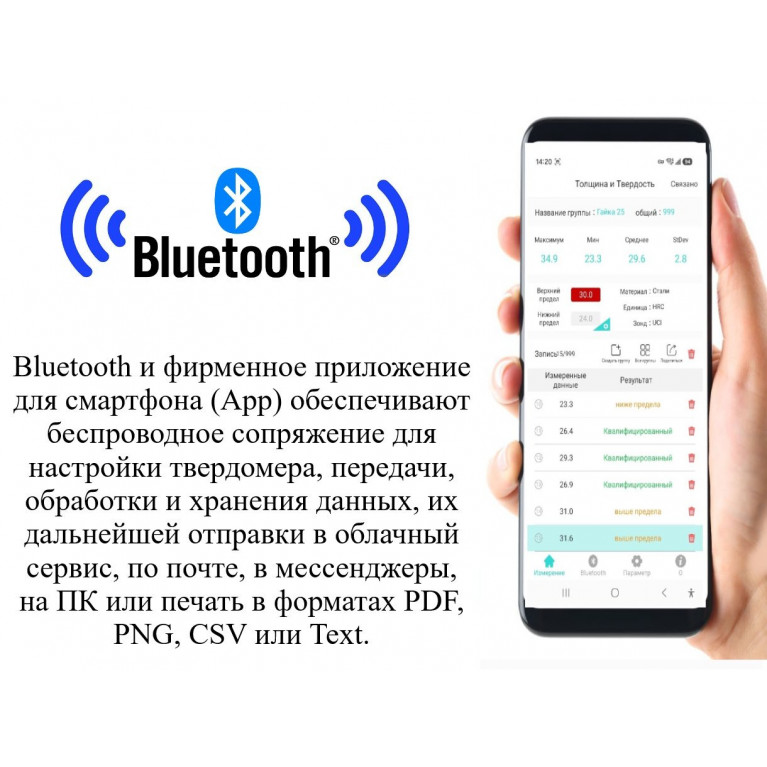

- Bluetooth и фирменное приложение для смартфона (App) обеспечивают беспроводное сопряжение для настройки твердомера, передачи, обработки и хранения данных, их дальнейшей отправки в облачный сервис, по почте, в мессенджеры, на ПК или печать в форматах PDF, PNG, CSV или Text.
- Эргономичный дизайн для удобного захвата рукой и продолжительной работы без усталости.
- Специализированная мера твёрдости ультразвукового датчика, откалиброванная для UCI-метода (Ultrasonic Contact Impedance или ультразвуковой контактный импеданс) входит в базовую комплектацию.
- Встроенный Li-Ion аккумулятор, автоотключение питания, сотни часов непрерывной работы (5000+ замеров на одном заряде), измерение в любом пространственном положении (3600), большой объём памяти с расчётом MAX, MIN и среднего значений из серии замеров, установка допустимых верхнего и нижнего лимитов значений твёрдости для сигнализации.
- Штатив механический с тисками (на заказ) для твердомера гарантирует высокую точность замеров, минимизирует человеческий фактор и создаёт максимально удобные условия для работы оператора. Востребован при замере малогабаритных, тонкостенных и лёгких изделий, изделий цилиндрической и сферической формы, а также при серийном (массовом) контроле твёрдости изделий на производстве.
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Метрологические характеристики
| Наименование характеристики | Значение |
| В7-20 | |
| Диапазон измерений твердости по шкалам: - Роквелла “A” (HRA) - Роквелла “B” (HRB) - Роквелла “C” (HRC) - Бринелля (НВ / HBW) - Виккерса (HV) - Шора D | от 70 до 93 от 13 до 100 от 20 до 70 от 20 до 650 от 50 до 1700 от 20 до 100 |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла в поддиапазонах: от 70 до 93 HRA от 25 до 100 HRВ от 20 до 70 HRC | ±2 ±3 ±2 |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам: - Бринелля (НВ / HBW) - Виккерса (HV) - Либа - Шора (HSD) | ±12 ±15 ± 6 HL ± 3 |
Основные технические характеристики
| Наименование характеристики | Значение | |
| В7-20 | ||
| 1 | 2 | |
| Диапазон измерений твердости по шкалам: - Роквелла “E” (HRE) - Роквелла “F” (HRF) - Либа (HLD) | от 20 до 70 от 60 до 100 от 170 до 960 | |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам: - Роквелла “E” (HRE) - Роквелла “F” (HRF) - Либа (HLD) | ±2 ±2 ±6 | |
| Определение пространственного положения датчика | - | |
| Автоотключение питания | + | |
| Продолжительность работы, ч, не менее / к-во замеров 100 / 5000 | ||
| Память, к-во групп/значений в группе | 9/9 | |
| Параметры электрического питания сети: - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 | |
| Напряжение питания, В | 3,7 | |
| Габаритные размеры электронного блока, мм, не более - высота - ширина - глубина | 185 43 45 | |
| Масса твердомера, кг, не более | 0,25 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -10 до +60 от 0 до 85 | |
| Гарантийный срок, лет | 1 | |
| Срок службы, лет, не менее | 10 | |
Характеристики датчиков твердомера ультразвукового В7-20
| Шероховатость контролируемой поверхности, не более, Ra: · датчик ультразвуковой | 2,5 |
| Радиус кривизны выпуклой / вогнутой измеряемой поверхности без использования опорных колец и насадок, не менее, мм · датчик ультразвуковой | 5 / 10 |
| Масса контролируемого изделия, не менее, кг: · датчик ультразвуковой - без использования дополнительных мероприятий - с использованием поддерживающего основания - с использованием поддерживающего основания и контактной смазки | 0,3 0,1 0.05 |
| Толщина контролируемого изделия, не менее, мм: · датчик ультразвуковой - без использования дополнительных мероприятий - с использованием дополнительных мероприятий | 5 1 |
| Мин. глубина упрочнённого поверхностного слоя для измерения, мм: · датчик ультразвуковой | 0,1 |
| Размер отпечатка на поверхности изделия твёрдостью 45 HRC, мкм: · датчик ультразвуковой (длина диагонали/глубина) | 70 / 10 |
| Мин. расстояние между соседними точками измерений (отпечатками) / центром точки измерения и краем поверхности изделия, мм: · датчик ультразвуковой | 1 / 1 |
| Мин. диаметр площадки для установки датчика на изделии, мм: · датчик ультразвуковой | 310 |
| Ресурс датчиков (мин. кол-во измерений): · датчик ультразвуковой | 200.000 |
| Датчик ультразвуковой – усилие нажатия/прижима, не более, Н | 20 |
Организуем надежную и оперативную доставку в любой регион России, а также в страны СНГ. Наша цель — сделать процесс получения заказа удобным и прозрачным, независимо от вашего местоположения.
Способы доставки
- Курьерская. Осуществляется нашим партнером по согласованному адресу.
- Транспортными компаниями. Мы сотрудничаем с ведущими логистическими операторами: Деловые линии, СДЭК, ПЭК, Pony Express, Major, KCE, КИТ, ЖелДор, Байкал Сервис. Это обеспечивает гибкость тарифов и широкую географию покрытия. Доставка возможна как до терминала ТК, так и «до двери» получателя.
- Самовывоз. Вы можете забрать заказ самостоятельно с нашего склада в будние дни с 9:00 до 18:00. Важно: получение товара производится строго по предварительному согласованию и при наличии доверенности от компании-покупателя.
Для решения нестандартных логистических задач, доставки в отдаленные и труднодоступные регионы, мы готовы предложить комбинированные схемы перевозки с использованием разных видов транспорта, включая авиадоставку.
Сроки и стоимость
Время доставки по России составляет от 1 до 14 суток. Отгрузка со склада производится в минимальные сроки — от 1 рабочего дня с момента подтверждения заказа.
Цена доставки зависит от нескольких факторов: веса и габаритов груза, дальности транспортировки и тарифов выбранного перевозчика. Бесплатная доставка возможна при сумме заказа от 500 000 рублей. Уточняйте условия у специалистов отдела продаж.
Упаковка и проверка товара
Мы гарантируем сохранность груза. Каждый заказ проходит двойную проверку на этапе упаковки: сначала упаковщиком, затем главным логистом. Тип упаковки подбирается в зависимости от характеристик товара, что исключает риск повреждений при транспортировке. Каждая отправка страхуется.
Получение заказа и документы
Вам доставляется полный комплект документов, включая паспорта на оборудование, сертификаты поверки, счет-фактуру. Для получения груза в транспортной компании или на складе представителю компании-покупателя необходимо иметь при себе доверенность и паспорт.
Отслеживание заказа
После отправки груза наш логист предоставит вам трек-номер для отслеживания движения заказа на сайте транспортной компании. Вы всегда можете уточнить статус доставки, связавшись с логистом или специалистом отдела продаж.
Предлагаем гибкие и удобные условия оплаты.
|
Для юридических лиц |
Для физических лиц |
|
Оплата по счёту. Работаем с НДС и без — под вашу систему налогообложения. Счёт направляем на email или в мессенджер в течение рабочего дня. Лизинг. Сотрудничаем с ведущими лизинговыми компаниями. Поможем подобрать выгодное предложение при оплате частями или аренде с последующим выкупом. Оплата при получении. Возможна по согласованию со специалистом отдела продаж. Условия — индивидуально для каждого заказа. |
Оплата по ссылке или счёту. Специалист отдела продаж формирует ссылку/счёт с официальной отчётностью. После оплаты на почту автоматически приходит чек. Оплата в офисе. Проведём консультацию, поможем с выбором, оформим заказ на месте. При наличии товара на складе — получите его сразу после оплаты (безнал). |
Условия оплаты
Зависят от категории товара, суммы заказа, статуса клиента и сроков поставки. Имеются следующие варианты:
- Предоплата 100 % — гарантирует резервирование оборудования и своевременную отгрузку.
- По согласованию со специалистом отдела продаж возможна поэтапная оплата или аванс с последующим расчётом. Условия индивидуальны.
- Особые условия для постоянных партнёров. Готовы обсуждать скидки и индивидуальные графики платежей.
Порядок оформления заказа и выставления счёта
Направьте заявку по телефону, электронной почте или через мессенджер. Специалист отдела продаж проконсультирует по наличию, срокам и стоимости.
После согласования формируется счёт. Срок выставления — в течение рабочего дня с момента получения реквизитов.
Внимание: при самовывозе необходима доверенность от компании (для юр. лиц) и паспорт.
Документы, которые остаются у покупателя
- Для юридических лиц: УПД (универсальный передаточный документ), акт выполненных услуг (при необходимости), а также любые другие документы по запросу.
- Для физических лиц: официальный кассовый чек и пакет закрывающих бухгалтерских документов.
Оригиналы документов выдаются вместе с оборудованием или направляются курьерской службой в адрес заказчика.
Дополнительная информация
- Все цены на оборудование могут быть указаны как с НДС, так и без — выбор зависит от вашей системы налогообложения.
- Минимальная сумма заказа отсутствует.
- Возможность предоставления скидок обсуждается индивидуально в зависимости от объема заказа и условий сотрудничества.
Если у вас остались вопросы, наши специалисты отдела продаж всегда готовы предоставить подробную консультацию и помочь подобрать наиболее удобный вариант.
| Наименование | Количество |
| Твердомер портативный ультразвуковой В7-20 | 1 шт. |
| Кабель USB | 1 шт. |
| Чемодан для переноски | 1 шт. |
| Руководство по эксплуатации. | 1 экз. |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (на заказ) |
| Штатив механический для твердомера ультразвукового В7-20 |
| Шлифовальная машинка для уменьшения шероховатости контролируемой поверхности |
| Контактная смазка для притирки лёгких и тонких изделий |
| Меры твёрдости по шкалам HRA, HRB, HRC, HB, HV, HL, HSD |
