Объект-микрометр ОМ-1 для микроскопа с поверкой (рабочий эталон 1-го разряда)
СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 98888-26 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения об объект-микрометре проходящего света ОМ-1
Изготовитель: "Восток-7"
Состояние: новое изделие
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Межповерочный интервал: 2 года
Назначение средства измеренийОбъект-микрометры ОМ-1 (далее – объект-микрометры) предназначены для измерений длины, применения в качестве рабочих эталонов 1-го разряда в соответствии со 2 частью Государственной поверочной схемы для средств измерений длины в диапазоне от 1·10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов. Объект-микрометры используются в работе как в проходящем, так и в отражённом свете.
Сфера применения: измерительные микроскопы, проекторы, цены деления окуляр-микрометров, окулярных шкал и сеток.
Объект-микрометры могут использоваться для измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований. В цифровых микроскопах объект-микрометр применяется для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения (далее ПО). Для этого необходимо определить коэффициент пересчёта размера микрообъекта, измеренного в условных единицах «Пиксель» (разрешение цифровой камеры) в размеры метрической системы СИ «Микрометры». Сохранив фотоизображение шкалы объект-микрометра при каждом рабочем увеличении микроскопа и указав известное расстояние в режиме калибровки можно задать коэффициент пересчёта в единицы длины (метр, миллиметр, микрометр, нанометр и т.д.) в плоскости фокусного расстояния, обеспечивающего максимальную резкость изображения.
Описание средства измеренийПринцип действия объект-микрометров заключается в хранении и передаче единицы длины.

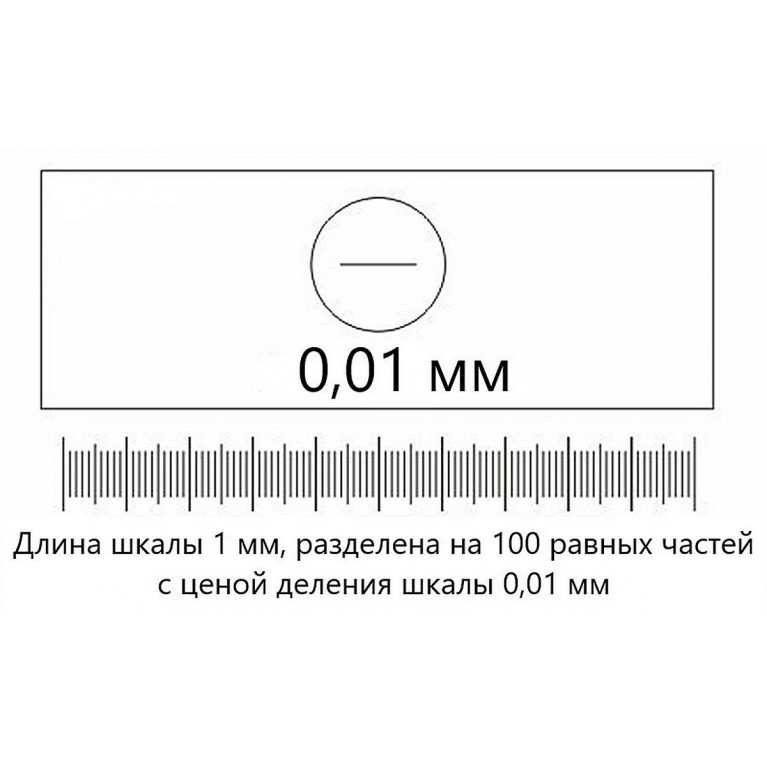

Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи (т.н. "шкаловая поверхность").
Работа с объект-микрометром.
5.1 Подготовка к работе
Перед эксплуатацией рекомендуется протереть объект-микрометр мягкой безворсовой тканью, смоченной этиловым спиртом по ГОСТ 5962-2013. После работы необходимо тщательно протереть ОМ от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.
5.2 Использование
5.2.1 Объект-микрометр ОМ-1 для проходящего света применяется для измерений увеличения, линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, в том числе виртуальных сеток в программном обеспечении, при работе как в проходящем, так и в отражённом свете (при использовании мер длины концевых плоскопараллельных), а также для поверки (калибровки) микроскопов и проекторов. При использовании совмещают штрихи объект-микрометра с измеряемым объектом.

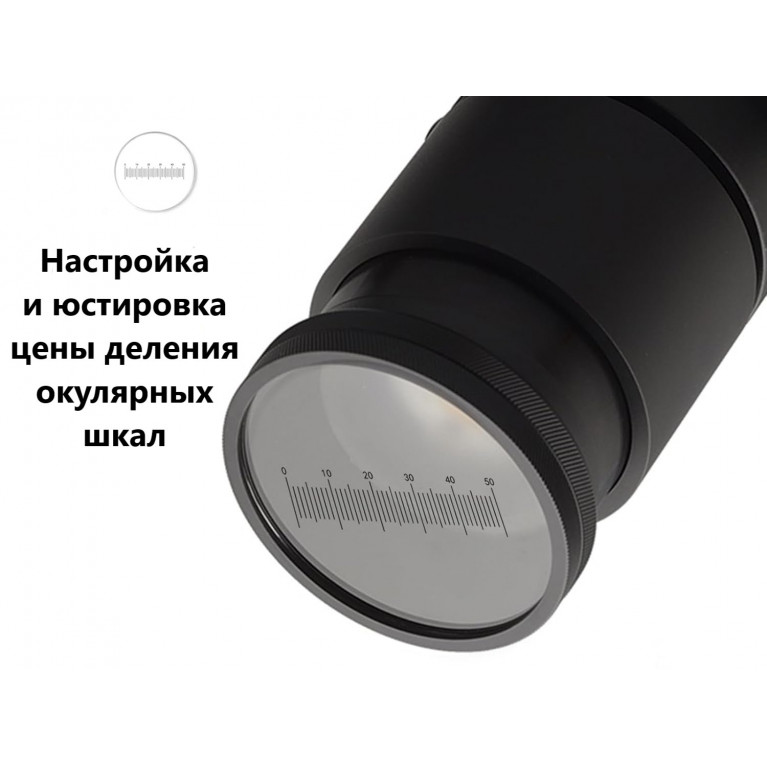

5.2.2 Определение цены деления шкалы окуляра микроскопа с помощью объект-микрометра. Цену деления шкалы определяют для каждого сочетания объектива и окуляра.
5.2.2.1 Определение цены деления шкалы окуляра при использовании оптической системы микроскопа необходимо проводить в следующей последовательности:
- включить микроскоп;
- убедиться, что в микроскоп вставлен окуляр со шкалой;
- извлечь объект-микрометр из футляра. Осмотреть стекло и шкалу на предмет повреждений или загрязнений, при необходимости – очистить согласно п. 5.1.3;
- объект-микрометр поместить на предметный столик микроскопа и вращением ручек грубой и плавной настройки получить резкое изображение его шкалы;
- совместить изображение шкалы объект-микрометра с изображением шкалы окуляра (рис. 2), что достигается перемещением предметного столика микроскопа и поворотом всего окуляра в окулярном тубусе.
Рис. 2 Определение цены деления шкалы окуляра при использовании оптической системы
- после совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в некоторое число делений шкалы окуляра при полном совпадении крайних выбранных рисок;
- цена деления окулярной шкалы определяется по формуле: L = (NS)/n, где L — цена деления окуляр-микрометра; N — число делений объект-микрометра; S — цена одного деления объект-микрометра (см. маркировку на объект-микрометре и в сертификате калибровки), n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.
- средствами программного обеспечения вывести изображение с цифровой камеры на экран монитора компьютера;
извлечь объект-микрометр из футляра. Осмотреть стекло и шкалу микрометра на предмет повреждений или загрязнений, при необходимости – очистить;
- объект-микрометр поместить на предметный столик микроскопа;
- установить с помощью регулировок микроскопа фокус на шкале микрометра, используя окружность, и отцентрировать в поле зрения шкалу объект-микрометра путём перемещения предметного стола, добиться резкого изображения шкалы объект-микрометра;
- установить используемое разрешение цифровой камеры микроскопа;
- получить на экране монитора контрастное изображение шкалы объект-микрометра и сделать фотографию изображения на основании руководства пользователя программного обеспечения;
- средствами программного обеспечения для видеозахвата осуществить калибровку системы измерения, осуществляемую вычислением и сохранением коэффициента для пересчета количества единиц "пиксели" в "микрометры".
Рисунок 3 – Определение цены деления шкалы окуляра при использовании цифровой камеры.
Калибровку необходимо проводить для каждого используемого объектива и для каждого применяемого разрешения цифровой камеры. Проверьте рекомендации в руководстве пользователя используемой вами цифровой камеры.
При работе с объективами 40х и более, для повышения точности измерения/калибровки стоит учитывать ширину штриха.
При работе с объективом 100х необходимо добавить каплю иммерсионного масла непосредственно на объект-микрометр, после чего подвести объектив и выполнить калибровку.
При определении цены деления шкалы окуляра рекомендуется использовать максимально большое количество делений шкалы объект-микрометра в поле зрения – это снизит погрешность калибровки и, следовательно, погрешность всех последующих измерений.
5.3 После работы необходимо тщательно протереть объект-микрометр от иммерсионного масла или биологических жидкостей и убрать в штатный футляр. Объект-микрометр поставляется в штатном пластиковом футляре, что позволяет защитить стекло от повреждения при транспортировке и хранении.

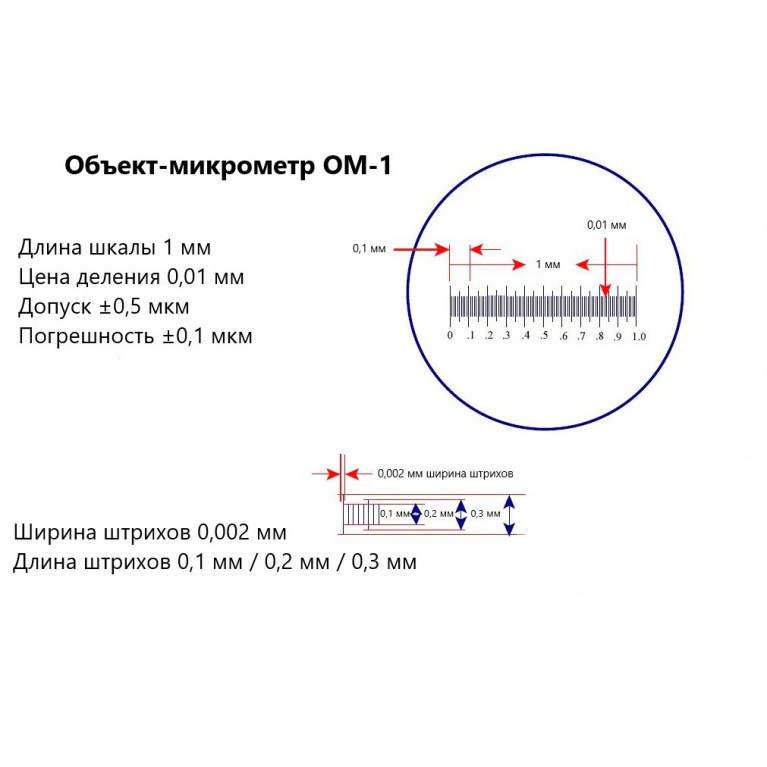

Метрологические характеристики объект-микрометра ОМ-1 (рабочего эталона 1-го разряда)
| Наименование характеристики | Значение |
| Номинальная длина шкалы, мм | 1 |
| Расстояние между серединами любых соседних делений, мм | 0,01 |
| Допускаемые отклонения от номинальных значений общей длины и длины отдельных интервалов, мкм | ±0,5 |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 объект-микрометров, применяемых в качестве рабочих эталонов 1-го разряда, мкм | ±0,1 |
Технические характеристики объект-микрометра ОМ-1
| Наименование характеристики | Значение |
| Ширина штрихов, мкм | 2,0 ±0,5 |

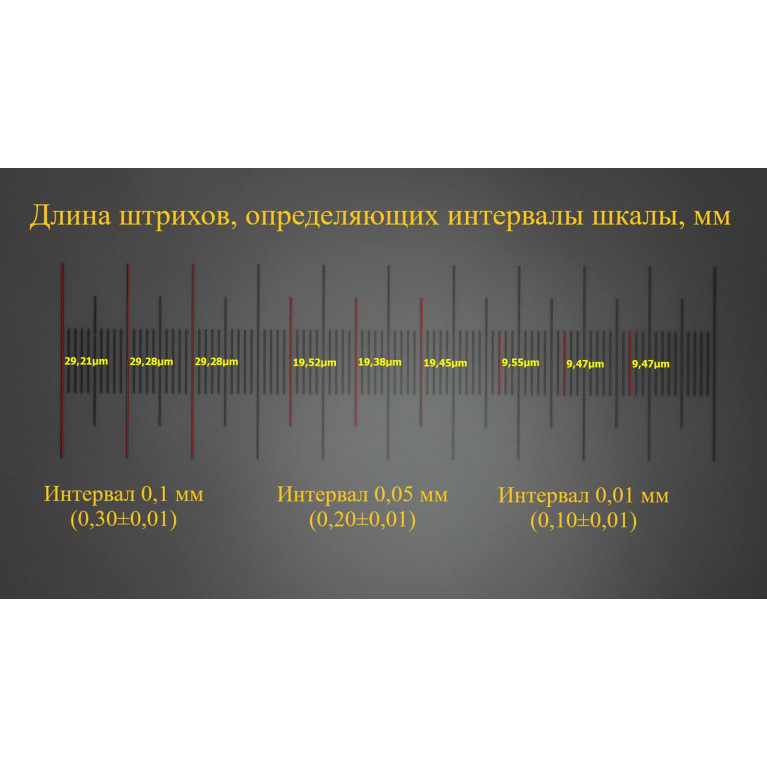

| Длина штрихов, определяющих интервалы шкалы, мм: 0,01 мм 0,05 мм 0,1 мм | 0,10 ±0,01 0,20 ±0,01 0,30 ±0,01 |
| Допускаемое отклонение от параллельности поверхности шкалы и плоскости основания, мм | 0,005 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 80 30 1,5 |
| Масса, кг, не более | 0,01 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +19 до +21 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
Организуем надежную и оперативную доставку в любой регион России, а также в страны СНГ. Наша цель — сделать процесс получения заказа удобным и прозрачным, независимо от вашего местоположения.
Способы доставки
- Курьерская. Осуществляется нашим партнером по согласованному адресу.
- Транспортными компаниями. Мы сотрудничаем с ведущими логистическими операторами: Деловые линии, СДЭК, ПЭК, Pony Express, Major, KCE, КИТ, ЖелДор, Байкал Сервис. Это обеспечивает гибкость тарифов и широкую географию покрытия. Доставка возможна как до терминала ТК, так и «до двери» получателя.
- Самовывоз. Вы можете забрать заказ самостоятельно с нашего склада в будние дни с 9:00 до 18:00. Важно: получение товара производится строго по предварительному согласованию и при наличии доверенности от компании-покупателя.
Для решения нестандартных логистических задач, доставки в отдаленные и труднодоступные регионы, мы готовы предложить комбинированные схемы перевозки с использованием разных видов транспорта, включая авиадоставку.
Сроки и стоимость
Время доставки по России составляет от 1 до 14 суток. Отгрузка со склада производится в минимальные сроки — от 1 рабочего дня с момента подтверждения заказа.
Цена доставки зависит от нескольких факторов: веса и габаритов груза, дальности транспортировки и тарифов выбранного перевозчика. Бесплатная доставка возможна при сумме заказа от 500 000 рублей. Уточняйте условия у специалистов отдела продаж.
Упаковка и проверка товара
Мы гарантируем сохранность груза. Каждый заказ проходит двойную проверку на этапе упаковки: сначала упаковщиком, затем главным логистом. Тип упаковки подбирается в зависимости от характеристик товара, что исключает риск повреждений при транспортировке. Каждая отправка страхуется.
Получение заказа и документы
Вам доставляется полный комплект документов, включая паспорта на оборудование, сертификаты поверки, счет-фактуру. Для получения груза в транспортной компании или на складе представителю компании-покупателя необходимо иметь при себе доверенность и паспорт.
Отслеживание заказа
После отправки груза наш логист предоставит вам трек-номер для отслеживания движения заказа на сайте транспортной компании. Вы всегда можете уточнить статус доставки, связавшись с логистом или специалистом отдела продаж.
Предлагаем гибкие и удобные условия оплаты.
|
Для юридических лиц |
Для физических лиц |
|
Оплата по счёту. Работаем с НДС и без — под вашу систему налогообложения. Счёт направляем на email или в мессенджер в течение рабочего дня. Лизинг. Сотрудничаем с ведущими лизинговыми компаниями. Поможем подобрать выгодное предложение при оплате частями или аренде с последующим выкупом. Оплата при получении. Возможна по согласованию со специалистом отдела продаж. Условия — индивидуально для каждого заказа. |
Оплата по ссылке или счёту. Специалист отдела продаж формирует ссылку/счёт с официальной отчётностью. После оплаты на почту автоматически приходит чек. Оплата в офисе. Проведём консультацию, поможем с выбором, оформим заказ на месте. При наличии товара на складе — получите его сразу после оплаты (безнал). |
Условия оплаты
Зависят от категории товара, суммы заказа, статуса клиента и сроков поставки. Имеются следующие варианты:
- Предоплата 100 % — гарантирует резервирование оборудования и своевременную отгрузку.
- По согласованию со специалистом отдела продаж возможна поэтапная оплата или аванс с последующим расчётом. Условия индивидуальны.
- Особые условия для постоянных партнёров. Готовы обсуждать скидки и индивидуальные графики платежей.
Порядок оформления заказа и выставления счёта
Направьте заявку по телефону, электронной почте или через мессенджер. Специалист отдела продаж проконсультирует по наличию, срокам и стоимости.
После согласования формируется счёт. Срок выставления — в течение рабочего дня с момента получения реквизитов.
Внимание: при самовывозе необходима доверенность от компании (для юр. лиц) и паспорт.
Документы, которые остаются у покупателя
- Для юридических лиц: УПД (универсальный передаточный документ), акт выполненных услуг (при необходимости), а также любые другие документы по запросу.
- Для физических лиц: официальный кассовый чек и пакет закрывающих бухгалтерских документов.
Оригиналы документов выдаются вместе с оборудованием или направляются курьерской службой в адрес заказчика.
Дополнительная информация
- Все цены на оборудование могут быть указаны как с НДС, так и без — выбор зависит от вашей системы налогообложения.
- Минимальная сумма заказа отсутствует.
- Возможность предоставления скидок обсуждается индивидуально в зависимости от объема заказа и условий сотрудничества.
Если у вас остались вопросы, наши специалисты отдела продаж всегда готовы предоставить подробную консультацию и помочь подобрать наиболее удобный вариант.
Комплектность поставки объект-микрометра для микроскопа ОМ-1
| Наименование | Количество |
| Объект-микрометр для микроскопов ОМ-1 (рабочий эталон первого разряда) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
Комплектность поставки объект-микрометра ОМ-1
